Prodloužit/zkrátit prut

RSTAB nabízí možnost upravit délku prutu pomocí dialogu. Kliknutím pravým tlačítkem myši na prut se otevře místní nabídka objektu'. Poté vybereme funkci Prodloužit/Zkrátit prut. Tímto způsobem lze nejen obecně upravit délku, ale také rozšířit prut na jiný objekt.

Editační funkce jsou přístupné také z hlavní nabídky Nástroje příkazem Upravit pruty → Prodloužit resp. Zkrátit pruty.

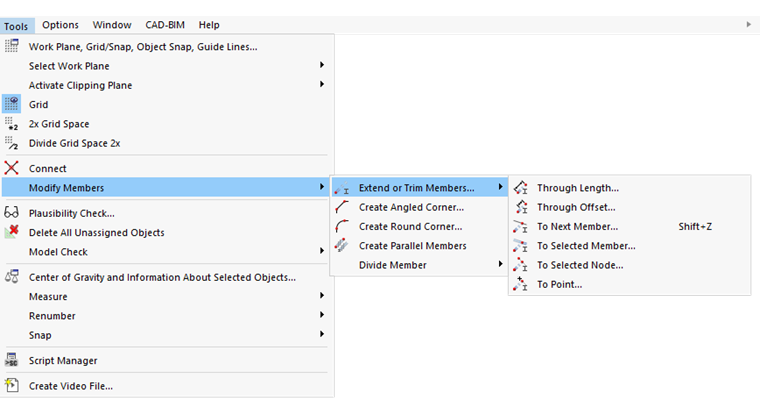

01 Funkce nabídky pro prodloužení nebo zkrácení prutů

Alternativně můžete použít rozbalovací tlačítko v panelu nástrojů CAD (viz obrázek Nástroje pro modelování ).

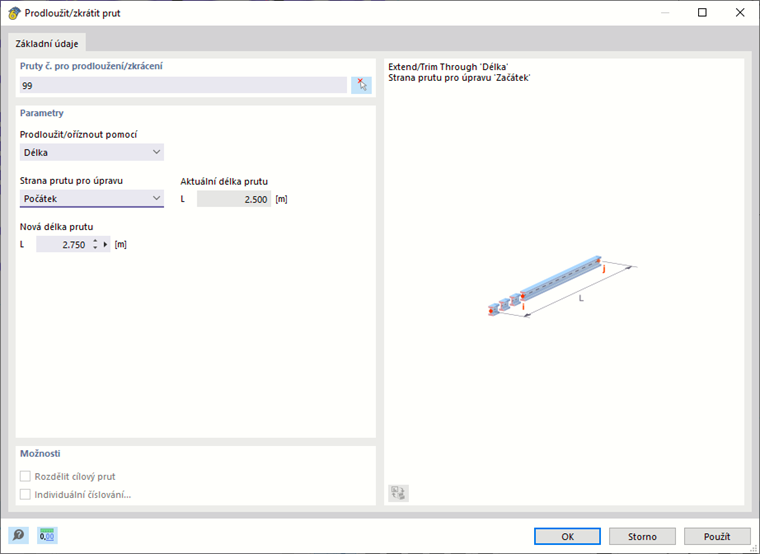

03 Dialog 'Prodloužit/Oříznout prut'

V seznamu 'Prodloužit/zkrátit pomocí' jsou k dispozici následující možnosti:

• Délka: Změní celkovou délku prutu na uživatelsky zadaný rozměr.
• Odsazení: Prodlouží jednu nebo obě strany prutu o rozměr odsazení Δ. Záporná hodnota zkracuje zadané strany.
• K dalšímu prutu: Výsledkem je prodloužení k nejbližšímu prutu, které se protíná s přímkou prutu.
• K prutu: Prodlouží prut kolmo k jinému prutu, jehož číslo se má zadat nebo graficky zadat pomocí tlačítka . Kolmý bod na prutu je definován pomocí 'Vzdálenosti'.
• K bodu: Prodlouží prut k libovolnému bodu, jehož souřadnice je třeba zadat nebo graficky zadat pomocí tlačítka .
• K uzlu: Prodlouží prut k uzlu, jehož číslo se má zadat nebo graficky zadat pomocí tlačítka .

Volby 'K bodu' a 'K vybranému uzlu' jsou užitečné pro prodloužení prutu v rovině, která je překlenuta prutem a bodem nebo uzlem.

V seznamu 'Strana prutu pro úpravu' zadejte směr, ve kterém se má změna délky provést:

• Oba: způsobí oboustrannou úpravu. Buď se celková délka L vztahuje ke středu prutu, nebo se prut prodlouží na obou stranách o odsazení Δ - nebo až k dalším dvěma prutům.
• Počátek: Délka prutu se upraví pouze na straně počátečního uzlu.
• Konec: Délka prutu se upraví pouze na straně koncového uzlu.
