Extension/raccourcissement de barre

RSTAB permet d'ajuster la longueur d'une barre au moyen d'une boîte de dialogue. Pour ce faire, cliquez sur la barre avec le bouton droit de la souris afin d'ouvrir le menu contextuel de l'objet. Sélectionnez-y la fonction Prolonger/ajuster la barre. Cela vous permet non seulement d'ajuster la longueur de manière générale, mais aussi de prolonger la barre jusqu'à un autre objet.

Les fonctions de modification sont également accessibles dans le menu Outils via l'option Modifier les barres → Prolonger ou ajuster les barres.

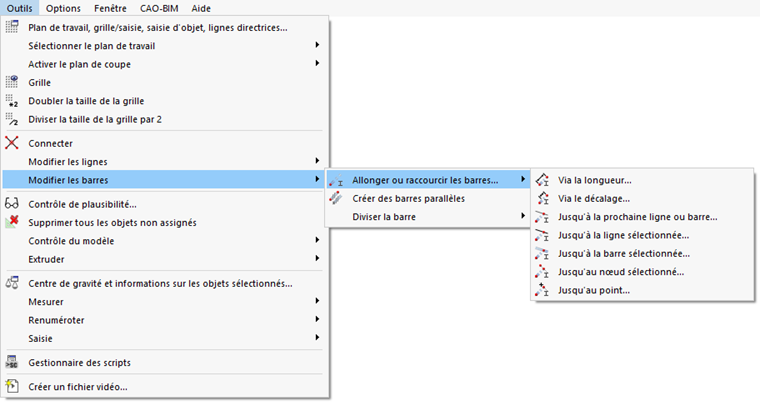

Fonctions du menu pour allonger ou raccourcir les barres

Vous pouvez également utiliser le bouton de liste dans la barre d'outils CAO (voir l'image Outils de modélisation ).

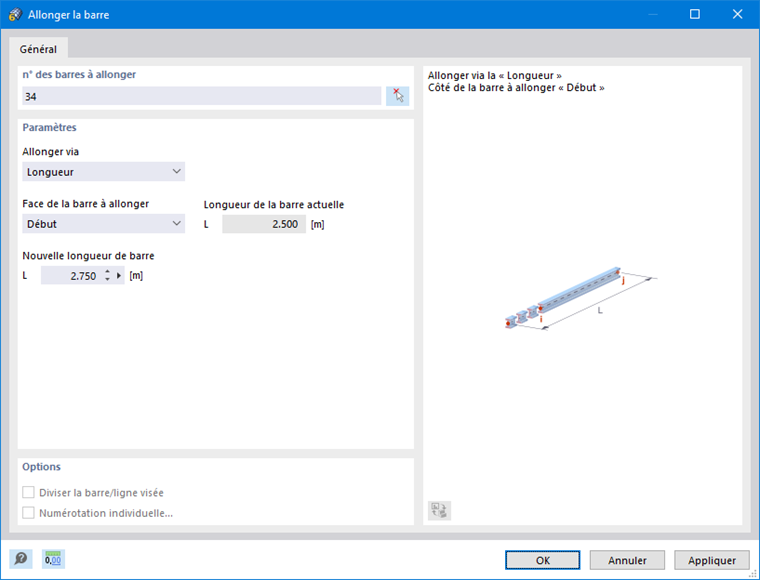

Boîte de dialogue Allonger/raccourcir la barre

La liste « Prolonger/ajuster par » propose les possibilités suivantes :

• Longueur : Modifie la longueur totale de la barre selon la valeur définie par l'utilisateur.
• Décalage : Prolonge une ou les deux extrémités de la barre de la valeur de décalage Δ. Une valeur négative raccourcit cette/ces extrémité(s).
• Jusqu'à la barre la plus proche : Provoque un prolongement vers la barre la plus proche formant une intersection avec la droite de la barre.
• Jusqu'à la barre sélectionnée : Prolonge la barre jusqu'à la perpendiculaire d'une autre barre dont le numéro doit être indiqué ou défini graphiquement à l'aide du bouton . Le point perpendicularaire sur la barre est défini par l'« Espacement ».
• Jusqu'au point : Prolonge la barre jusqu'à un point quelconque dont les coordonnées doivent être indiquées ou définies graphiquement à l'aide du bouton .
• Jusqu'au nœud sélectionné : Prolonge la barre jusqu'à un nœud dont le numéro doit être indiqué ou défini graphiquement à l'aide du bouton .

Les options « Jusqu'au point » et « Jusqu'au nœud » sont particulièrement adaptées pour prolonger une barre dans le plan défini par la barre et le point ou le nœud.

Définissez dans la liste « Extrémité de la barre à prolonger » dans quelle direction la modification de longueur doit être effectuée :

• Les deux : Provoque un ajustement des deux côtés. La longueur totale L est alors soit rapportée au milieu de la barre, soit la barre est prolongée des deux côtés du décalage Δ – ou jusqu'aux deux barres les plus proches.
• Début : La longueur de la barre n'est ajustée que du côté du nœud de début.
• Fin : La longueur de la barre n'est ajustée que du côté du nœud de fin.
