Stab verlängern/trimmen

RSTAB bietet die Möglichkeit, die Länge eines Stabes über einen Dialog anzupassen. Klicken Sie hierzu den Stab mit der rechten Maustaste an, um das Objekt-Kontextmenü aufzurufen. Dort wählen Sie die Funktion Stab verlängern/trimmen. Damit können Sie die Länge nicht nur allgemein anpassen, sondern den Stab auch bis zu einem anderen Objekt weiterführen.

Die Bearbeitungsfunktionen sind auch im Menü Extras über die Option Stäbe modifizieren → Stäbe verlängern oder trimmen zugänglich.

01 Menüfunktionen zum Verlängern oder Trimmen von Stäben

Alternativ verwenden Sie die Listenschaltfläche in der CAD-Symbolleiste (siehe Bild Modellierungstools ).

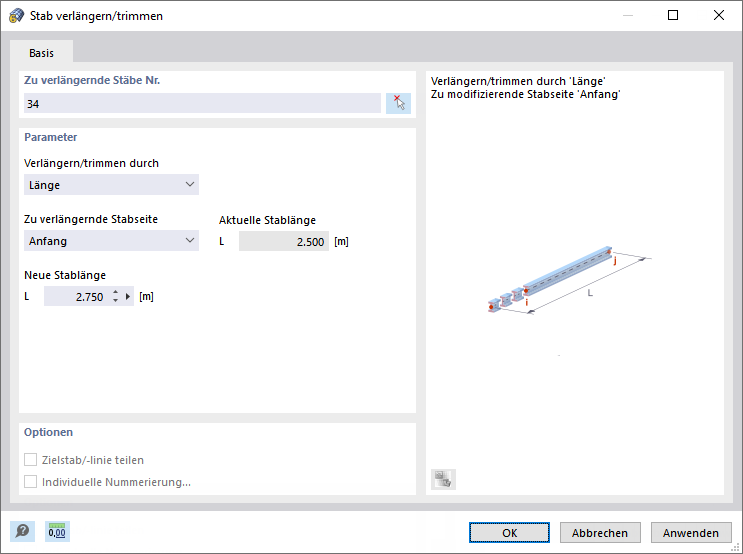

03 Dialog 'Stab verlängern/trimmen'

In der Liste 'Verlängern/trimmen durch' stehen folgende Möglichkeiten zur Auswahl:

• Länge: Ändert die Gesamtlänge des Stabes auf das benutzerdefinierte Maß.
• Versatz: Verlängert eine oder beide Stabseiten um das Versatzmaß Δ. Ein negativer Wert verkürzt diese Seite(n).
• Zu nächstem Stab: Bewirkt eine Verlängerung zum nächstgelegenen Stab, der einen Schnittpunkt mit der Geraden des Stabes bildet.
• Zum selektierten Stab: Verlängert den Stab zum Lot auf einen anderen Stab, dessen Nummer anzugeben oder mit der Schaltfläche grafisch festzulegen ist. Der Lotpunkt auf dem Stab wird über den 'Abstand' definiert.
• Zum Punkt: Verlängert den Stab zu einem beliebigen Punkt, dessen Koordinaten anzugeben oder mit der Schaltfläche grafisch festzulegen sind.
• Zum selektierten Knoten: Verlängert den Stab zu einem Knoten, dessen Nummer anzugeben oder mit der Schaltfläche grafisch festzulegen ist.

Die Optionen 'Zum Punkt' und 'Zum Knoten' bieten sich an, um einen Stab in der Ebene zu verlängern, die durch den Stab und den Punkt oder Knoten aufgespannt wird.

Legen Sie in der Liste 'Zu verlängernde Stabseite' fest, in welche Richtung die Längenänderung vorgenommen werden soll:

• Beide: Bewirkt eine beidseitige Anpassung. Dabei wird entweder die Gesamtlänge L auf die Stabmitte bezogen, oder es wird der Stab beidseits um den Versatz Δ – oder bis zu den beiden nächsten Stäben – verlängert.
• Anfang: Die Länge des Stabes wird nur auf der Seite des Anfangsknotens angepasst.
• Ende: Die Länge des Stabes wird nur auf der Seite des Endknotens angepasst.
