Wyniki modułu dodatkowego projektowania można wyświetlić graficznie w oknie roboczym. Dostępne są te same możliwości selekcji i oceny jak w analizie statycznej.

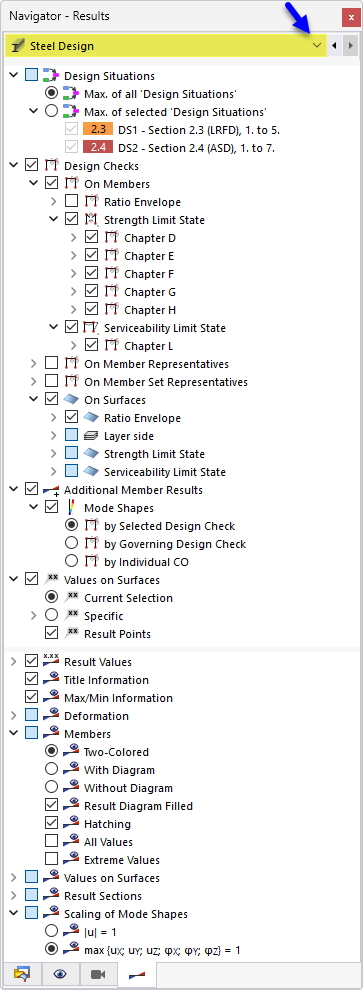

Podobnie jak w przypadku wyświetlania wyników analizy statycznej, wyniki do wyświetlenia ustawiane są w Nawigatorze - Wyniki . Wybierz w tym celu z górnej listy typów wyników wpis 'Projektowanie stali'. Następnie można aktywować różne wyświetlane wyniki:
Dalsze ustawienia dotyczące sposobu wyświetlania znajdują się w dolnej części nawigatora wyników. Tutaj można na przykład włączać i wyłączać wartości wynikowe, informacje o tytule lub informacje Max/Min. W sekcji 'Pręty' można dokonać dalszych ustaleń dotyczących sposobu wyświetlania przebiegów wyników i pokazywanych wartości.

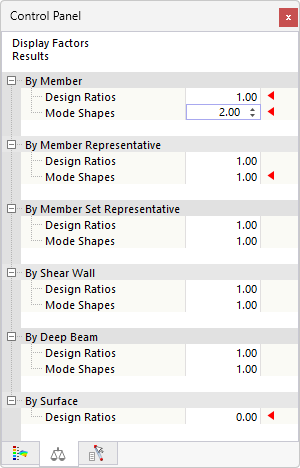

Za pomocą Współczynników wyświetlania w Panel sterowania sterujesz skalowaniem poszczególnych wyników.
Możesz tutaj również ustawić kolory przebiegów wyników dla poszczególnych typów weryfikacji, które przy jednoczesnym wyborze mogą być również wyświetlane w nakładce (patrz również rozdział Weryfikacje).
