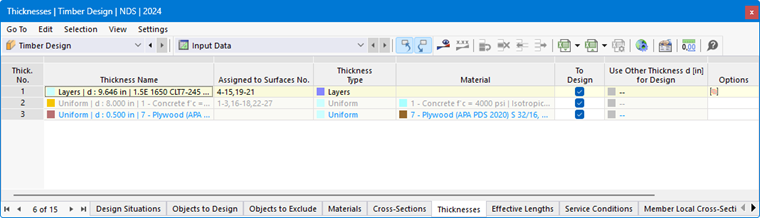

W tabeli Grubości kategorii „Drewniane wymiarowanie” zestawiono wszystkie grubości, które zostały utworzone w modelu.
Kolor czcionki grubości informuje o jej zastosowaniu. Kolory oznaczają:
- czarny: grubość jest odpowiednia do wymiarowania i jest używana w obiektach podlegających wymiarowaniu
- niebieski: grubość nie jest używana w modelu
- szary: grubość nie jest używana w obiektach podlegających wymiarowaniu
Usuwanie grubości z wymiarowania
Dla każdej prawidłowej grubości można, dezaktywując pole wyboru „Do wymiarowania”, wyłączyć z wymiarowania drewna wszystkie powierzchnie, którym przypisana jest ta grubość. Powierzchnie zostaną wówczas przyporządkowane w tabeli Zu bemessende Objekte do kolumny „Nieważne / dezaktywowane” i nie będą sprawdzane podczas wymiarowania.
Dostosowanie grubości
W razie potrzeby można dostosować właściwości grubości w oknie dialogowym edycji. W tym celu należy dwukrotnie kliknąć w wiersz grubości lub kliknąć przycisk
na pasku narzędzi tabeli.
Zastosowanie innej grubości do wymiarowania
Funkcje w tej kolumnie tabeli są jeszcze w trakcie opracowywania. Mają one umożliwić zastosowanie do wymiarowania innej grubości niż dla obliczeń RFEM.
