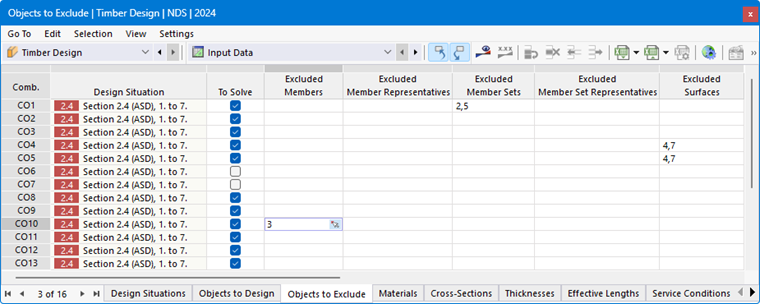

Tabela Obiekty wyłączone z obliczeń umożliwia wyłączenie z wymiarowania pojedynczych kombinacji obciążeń dla danej sytuacji obliczeniowej, a także obiektów dla określonych kombinacji obciążeń.
Kombinacje do wymiarowania
W tabeli wymieniono wszystkie kombinacje występujące w sytuacjach obliczeniowych istotnych dla wymiarowania Sytuacje obliczeniowe. Za pomocą pól wyboru w kolumnie „Do obliczenia” można z jednej strony sterować tym, które z tych kombinacji mają być uwzględnione przy wymiarowaniu. Stanowi to alternatywę dla opcji wyboru w oknie dialogowym Do obliczenia, umożliwiając wymiarowanie tylko określonych kombinacji. Z drugiej strony, za pomocą pól wyboru można określić kombinacje, które nie są istotne dla wymiarowania określonych obiektów.
Obiekty wyłączone
Jeśli w tabeli Obiekty do wymiarowania usuniesz z wymiarowania pręty lub powierzchnie, nie będą one uwzględniane w żadnej sytuacji obliczeniowej. Natomiast kolumny w tej tabeli umożliwiają wyłączenie obiektów tylko dla określonych kombinacji, a tym samym ich ukierunkowane wykluczenie z wymiarowania dla niektórych kombinacji. Oszczędza to czas obliczeń i powoduje, że każdy obiekt jest sprawdzany tylko dla swoich istotnych kombinacji obciążeń.
Wprowadź numery wyłączonych obiektów w odpowiednich wierszach tabeli. Za pomocą przycisku
na końcu komórki można również wybrać obiekty graficznie.
