Zasadnicze warunki brzegowe dla obliczeń definiuje się poprzez przypisanie 'typów wymiarowania betonu' do projektowanego obiektu (pręt, powierzchnia, węzeł). W tym celu można użyć różnych opcji:
- Wprowadź numery odpowiednich prętów, zbiorów prętów, powierzchni lub węzłów w oknach dialogowych poszczególnych typów (patrz rysunek # extbookmark instrukcja obsługi|image026646|Długość wyboczeniowa #).

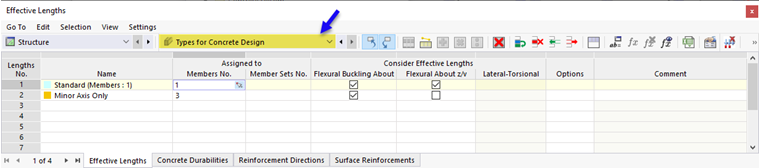

- Wprowadź numery obiektów w tabelach 'Typy do wymiarowania betonu' (dostępne w kategorii głównej Konstrukcja ).
- Przypisać typ w zakładkach właściwości obliczeń w oknach dialogowych obiektu.
Po aktywowaniu wymiarowania betonu właściwości obliczeniowe zostały aktywowane dla wszystkich prętów i powierzchni, które wykorzystują materiał typu Beton. Dostępne 'typy wymiarowania betonu' zależą od # extbookmark manual|image026561|Norma nr od. Zostały one przedstawione w kolejnych rozdziałach.

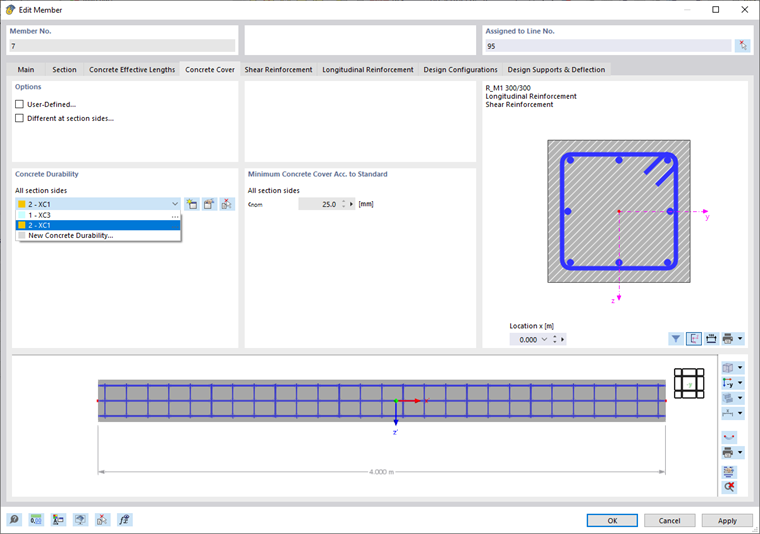

Wybierz istniejący typ obliczeń dla betonu z listy (patrz image imageimage026639 Przypisywanie typu wytrzymałości betonu ). Przycisk
umożliwia utworzenie nowego typu. Za pomocą przycisku
można wybrać graficznie inny obiekt, aby wykorzystać jego właściwości do wymiarowania betonu. W celu edycji wybranego typu należy użyć przycisku
.

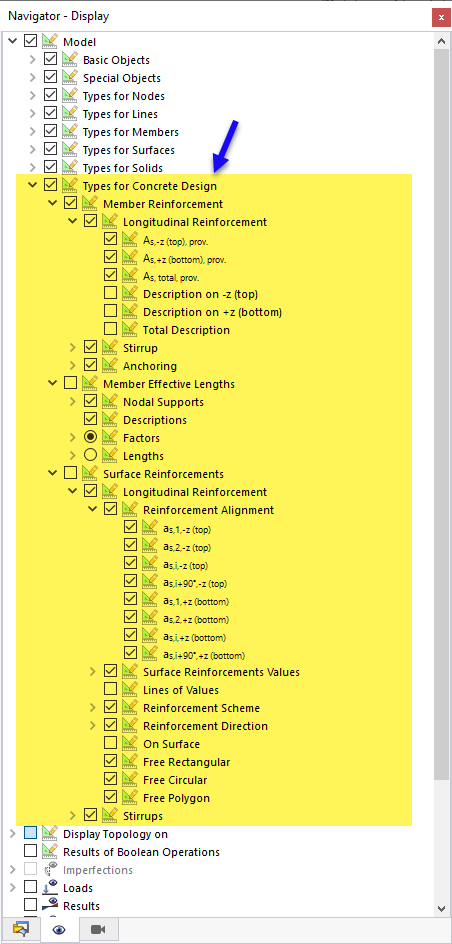

W oknie roboczym można wyświetlić typy dla wymiarowania betonu graficznie. W kategorii 'Typy do wymiarowania konstrukcji betonowych' w Navigator - Display można znaleźć odpowiednie opcje wyświetlania. Dzięki temu można łatwo sprawdzić, czy typy są przypisane poprawnie. Można również skorzystać z Nawigatora, aby przygotować grafikę do dokumentacji w wydruk graficzny .
