Les conditions limites essentielles pour les vérifications sont définies en assignant les « Types pour la vérification du béton » à l’objet à calculer (barre, surface, nœud). Différentes options sont disponibles pour cela :
- Entrez les numéros des barres, ensembles de barres, surfaces ou nœuds pertinents dans les boîtes de dialogue des différents types (voir la figure Longueur efficace ).

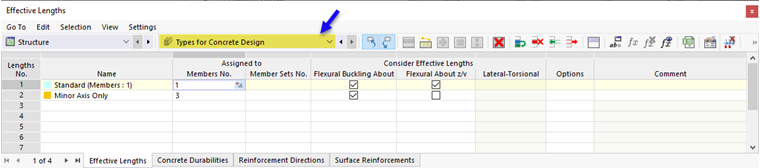

- Entrez les numéros des objets dans les tableaux d’entrée « Types pour la vérification du béton » (disponibles dans la catégorie principale Structure).
- Assignez le type dans les onglets de propriétés de calcul des boîtes de dialogue des objets.
@image026639@
Une fois la vérification du béton activée, les propriétés de vérification sont activées pour toutes les barres et surfaces utilisant un matériau de type Béton. Les « types pour la vérification du béton » disponibles dépendent de la Norme . Ils sont présentés dans les chapitres suivants.
- Longueurs efficaces
- Durabilité du béton
- Directions des armatures
- Armatures de surface
- Armatures de poinçonnement

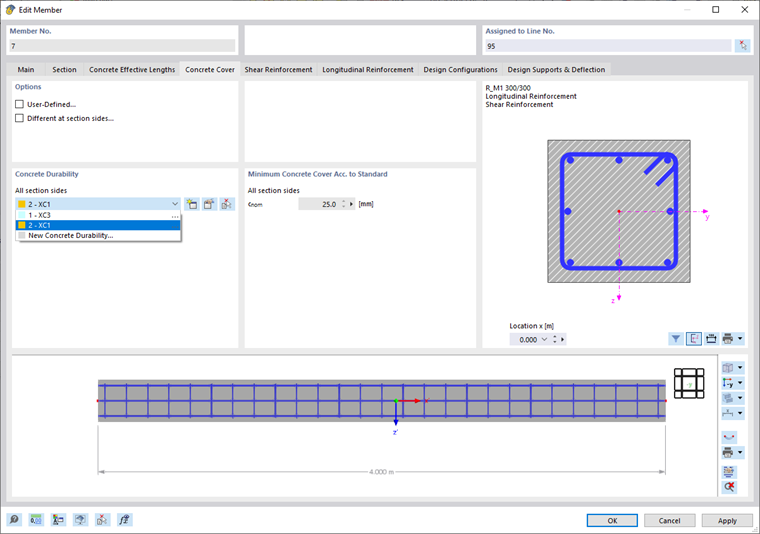

Sélectionnez un type pour la vérification du béton existant dans la liste (voir l’image Attribution du type de durabilité du béton). Le bouton
permet de créer un nouveau type. Le bouton
permet de sélectionner graphiquement un autre objet afin d’utiliser ses propriétés pour la vérification du béton. Si vous souhaitez modifier le type sélectionné, cliquez sur
.

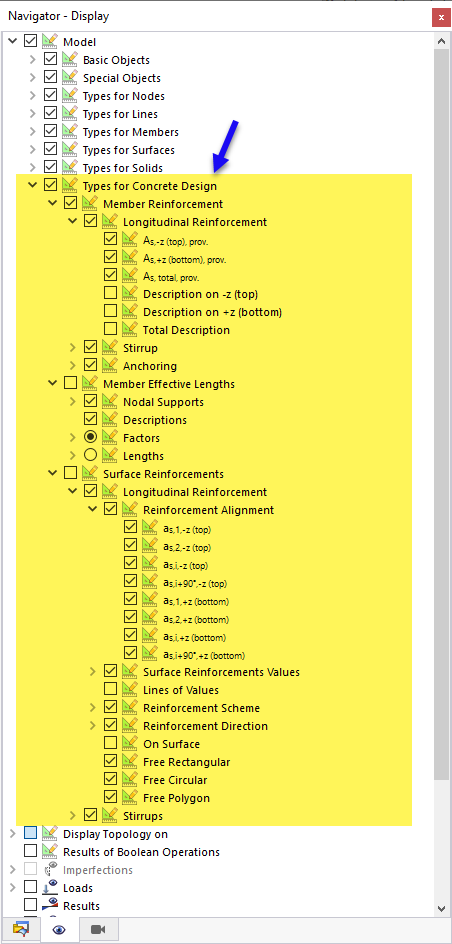

Les types pour la vérification du béton peuvent être affichés graphiquement dans la fenêtre de travail. La catégorie « Types pour la vérification du béton » du Navigateur - Afficher comporte les options d’affichage correspondantes. Cela vous permet de vérifier facilement si les types sont correctement assignés.
@image026640@
Le navigateur permet également de préparer le graphique pour la documentation dans l’impression graphique.
