Biblioteka przekrojów

Wiele przekrojów jest zapisanych w bazie danych.

Wywoływanie biblioteki

Biblioteka jest dostępna w sekcji okna dialogowego 'Nazwa' za pomocą przycisku (patrz rysunek Nowy przekrój).

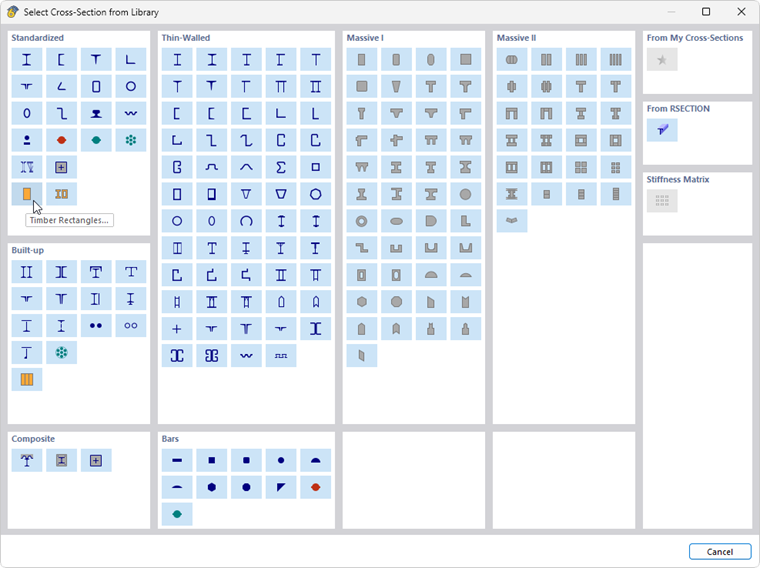

Biblioteka przekrojów z typami przekroju

Biblioteka jest podzielona na sekcje z różnymi typami przekrojów. Należy znaleźć kategorię przekroju i kliknąć przycisk z odpowiednim symbolem.

Przekroje znormalizowane

W przypadku przekrojów z kategorii Znormalizowane pojawia się kolejne okno dialogowe, w którym można wybrać przekrój spośród wielu profili standardowych.

Wybór prostokątnego przekroju pustego walcowanego na gorąco

Do wyboru przekroju można wykorzystać następujące narzędzia:

• Ogranicz dostępną ofertę, stosując odpowiednie kryteria po lewej stronie w sekcji 'Filtr'.
• Skorzystaj z wyszukiwania pełnotekstowego na dole w polu 'Szukaj'.

Jeśli chcesz wybrać inny typ przekroju, możesz powrócić do przeglądu za pomocą przycisku .

Ustawianie filtrów

Sekcja Filtr oferuje szerokie możliwości selekcji. Przekroje można filtrować według określonych kryteriów, ograniczając w ten sposób ofertę (patrz rysunek Wybór gorącowalcowanego prostokątnego profilu zamkniętego).

Seria przekrojów do wyboru

W środkowej sekcji należy określić serię przekrojów, w której skatalogowany jest profil. Serie są posortowane według normy, producenta, regionu i metody produkcji. Kolejność sortowania można kontrolować za pomocą nagłówków kolumn.

Za pomocą przycisku na dole sekcji można sprawdzić właściwości wybranego przekroju.

Przekrój do wyboru

W prawej sekcji należy ostatecznie wybrać odpowiedni przekrój.

Za pomocą OK lub klawisza Enter wybrany przekrój zostaje przeniesiony do okna dialogowego 'Nowy przekrój'.

Przekroje złożone

Ta sekcja umożliwia parametryczne łączenie znormalizowanych przekrojów. Następuje powrót do okna dialogowego 'Nowy przekrój' z zakładką Złożony dla kombinowanych przekrojów stalowych lub drewnianych.

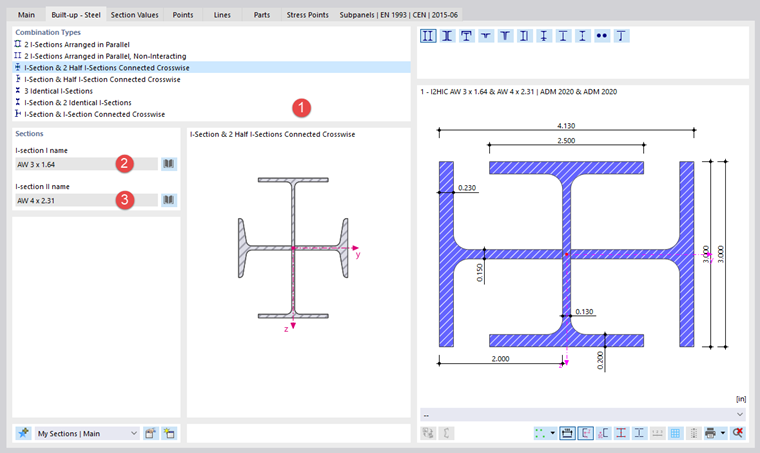

Zdefiniuj profil kompozytowy

W sekcji 'Typy kombinacji' należy określić sposób rozmieszczenia profili (1). W sekcji 'Przekroje' można następnie wybierać kolejno odpowiednie przekroje w bibliotece za pomocą przycisku (2) (3).

Przekroje cienkościenne i grubościenne

Jeśli w bibliotece wybierzesz typ przekroju cienkościennego lub grubościennego, możesz zdefiniować jego parametry geometryczne w oknie dialogowym 'Nowy przekrój'. W tym celu dostępna jest dodatkowa zakładka.

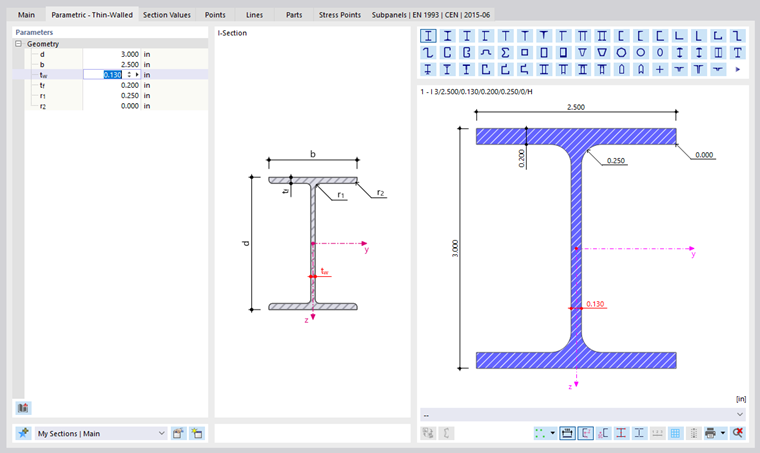

Definiowanie przekroju parametrycznego

Ulubione przekroje =

Często używane przekroje można zapisać jako Moje przekroje. Będą one wtedy dostępne w innych projektach jako przekroje preferowane („ulubione”).

Aby zapisać bieżący przekrój jako ulubiony, po zdefiniowaniu profilu lub parametrów definicyjnych kliknij przycisk na dole biblioteki. Przekrój zostanie zapisany w kategorii 'Moje przekroje | Baza'.

Zapisywanie przekroju znormalizowanego jako preferowanego przekroju

Zapisywanie parametrycznego profilu jako preferowanego przekroju

Za pomocą przycisku można sprawdzić ulubione przekroje. Przekroje zapisane jako ulubione są wyświetlane w oknie dialogowym 'Edytuj moje przekroje' posortowane według typów przekrojów.

Okno dialogowe Edytuj moje przekroje

Za pomocą przycisku można utworzyć nową kategorię na liście ulubionych przekrojów.

Aby wczytać ulubiony przekrój z biblioteki, kliknij w sekcji 'Z 'Moich przekrojów” przycisk .

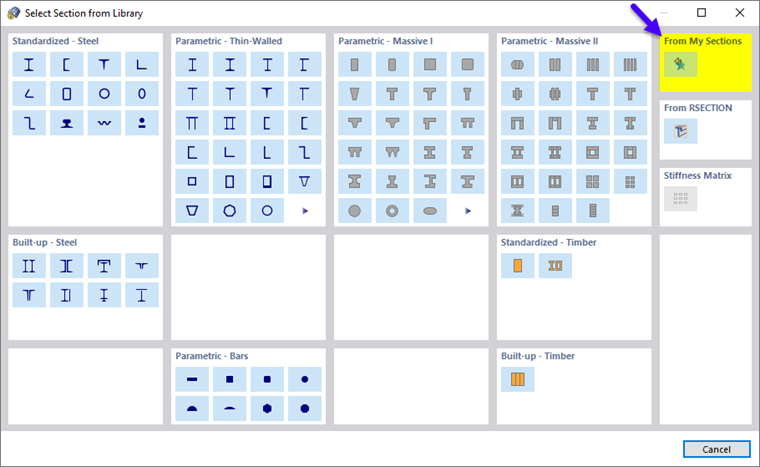

Otwórz preferowane przekroje w bibliotece

Przekroje zespolone

W tej sekcji dostępnych jest kilka typów przekrojów zespolonych do wyboru. Następuje powrót do okna dialogowego 'Nowy przekrój' z zakładką Złożony - Zespolony.

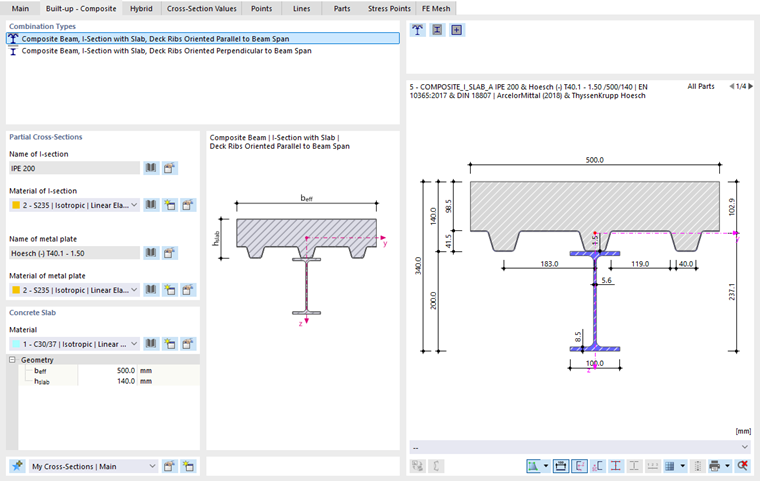

Definiowanie przekroju zespolonego

W sekcji 'Typy kombinacji' należy określić sposób rozmieszczenia komponentów przekroju. W sekcji 'Przekroje częściowe' można następnie wybrać odpowiednie przekroje i materiały w bibliotekach za pomocą przycisku .

Przekroje prętów

Ta sekcja zawiera wybór parametrycznych przekrojów prętów i zbrojeniowych z metalu, które nie są przypisane do kategorii przekrojów cienkościennych i grubościennych. Parametry geometryczne można zdefiniować w oknie dialogowym 'Nowy przekrój'.

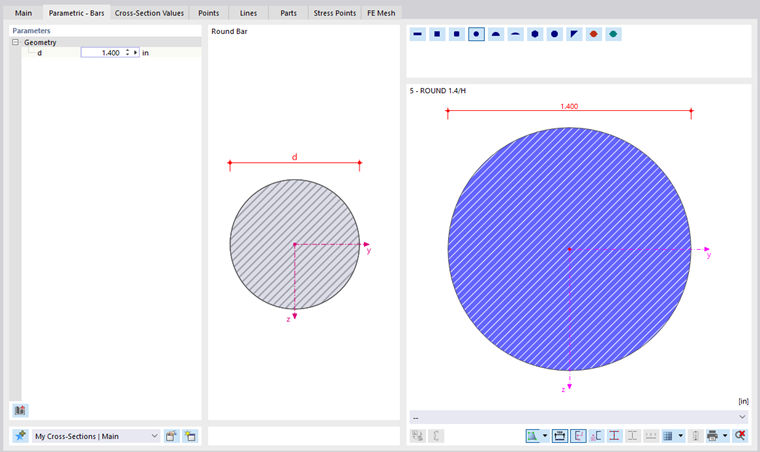

Zdefiniować przekrój pręta

Przekroje prętów są przeznaczone przede wszystkim do przenoszenia sił osiowych, w mniejszym stopniu do zginania.

Przekroje RSECTION

W programie RSTAB można również importować przekroje zdefiniowane przez użytkownika, utworzone w programie RSECTION. W tym celu kliknij w sekcji 'Z RSECTION' przycisk . Pojawi się komunikat „Wybierz przekrój w Dlubal Center”; otworzy się Dlubal Center. Wybierz tam przekrój RSECTION.

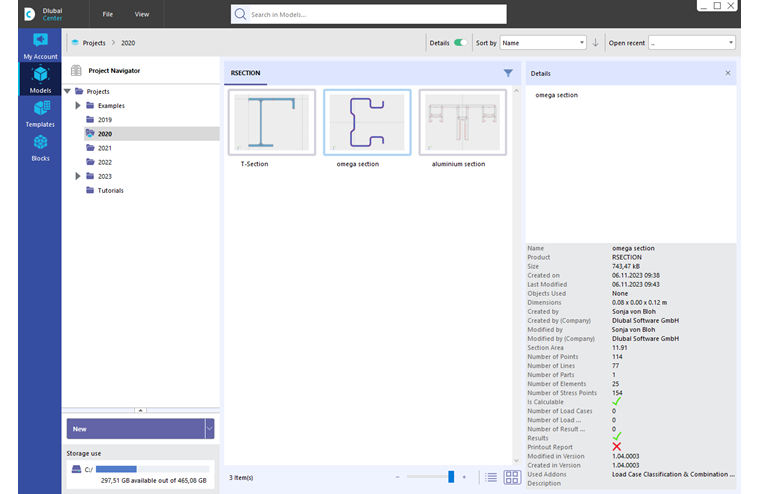

Wybór przekroju RSECTION w Centrum Dlubal

Aby przekrój mógł zostać zaimportowany, muszą być spełnione określone warunki licencyjne. W przekroju RSECTION zapisane są informacje o tym, które licencje były dostępne podczas zapisywania przekroju w RSECTION. Obowiązują następujące zasady:

1. Przekrój RSECTION nie musi być zapisywany z wynikami, aby można go było użyć w RSTAB.
2. Jeśli użytkownik z licencją RSECTION utworzył przekrój i zapisał go w RSECTION, inni użytkownicy mogą importować ten przekrój do RFEM, przeprowadzić analizę statyczną i zwymiarować go w dodatku obliczeniowym, takim jak projektowanie konstrukcji stalowych lub aluminiowych, nawet jeśli nie posiadają licencji na RSECTION.
