Bibliothèque de sections

De nombreuses sections sont enregistrées dans une base de données.

Ouvrir la bibliothèque

La bibliothèque est accessible dans la section de dialogue « Nom » via le bouton (voir l'image Nouvelle section).

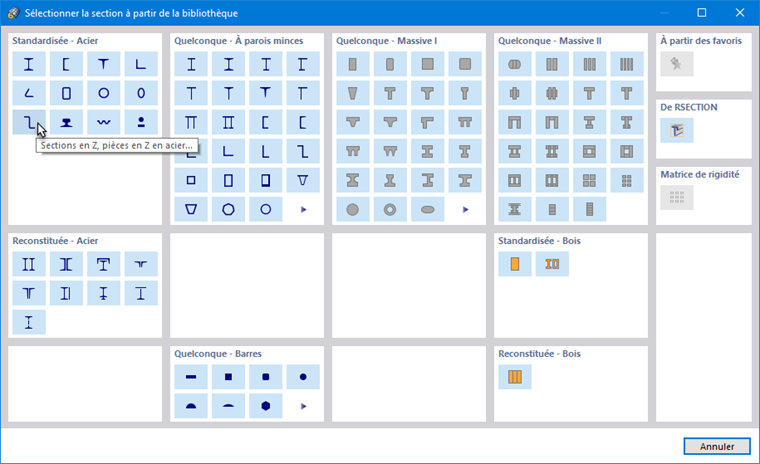

Bibliothèque de sections avec types de section

La bibliothèque est divisée en sections avec différents types de sections. Recherchez la catégorie de la section et cliquez sur le bouton avec le symbole correspondant.

Sections normalisées

Pour les sections de la catégorie Normalisée, une autre boîte de dialogue apparaît, dans laquelle vous pouvez sélectionner la section parmi un grand nombre de profils standard.

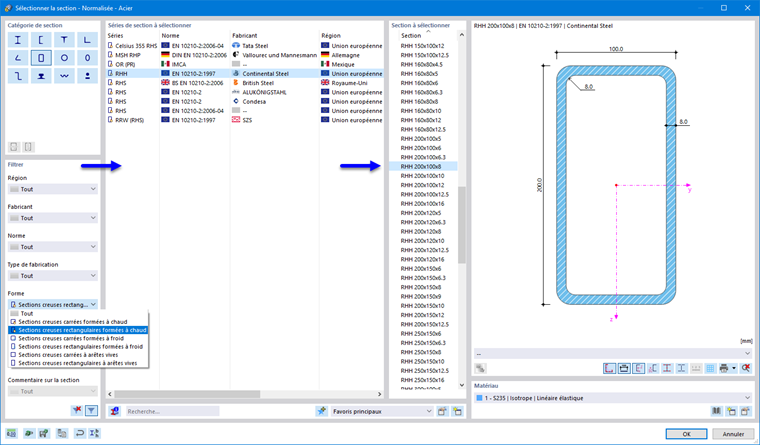

Sélection d’une section creuse rectangulaire formée à chaud

Pour la sélection de la section, vous pouvez utiliser les outils suivants :

• Réduisez l'offre à l'aide de critères appropriés à gauche dans la section « Filtre ».
• Utilisez la recherche en texte intégral en bas dans le champ « Rechercher ».

Si vous souhaitez sélectionner un autre type de section, vous pouvez revenir à l'aperçu avec le bouton .

Définir le filtre

La section Filtre offre de nombreuses possibilités de sélection. Vous pouvez filtrer les sections selon certains critères et ainsi réduire l'offre (voir l'image Sélectionner un profil creux rectangulaire laminé à chaud).

Série de sections à sélectionner

Dans la section du milieu, la série de sections dans laquelle le profil est catalogué doit être définie. Les séries sont triées par norme, fabricant, région et type de fabrication. Vous pouvez contrôler l'ordre de tri via les en-têtes de colonnes.

Avec le bouton en bas de la section, vous pouvez vérifier les propriétés de la section sélectionnée.

Section à sélectionner

Dans la section de droite, vous sélectionnez finalement la section appropriée.

Avec OK ou la touche Entrée, vous transférez la section sélectionnée dans la boîte de dialogue « Nouvelle section ».

Sections composées

Cette section offre la possibilité de combiner des sections normalisées de manière paramétrique. Vous revenez à la boîte de dialogue « Nouvelle section » avec l'onglet Composé pour les sections combinées en acier ou en bois.

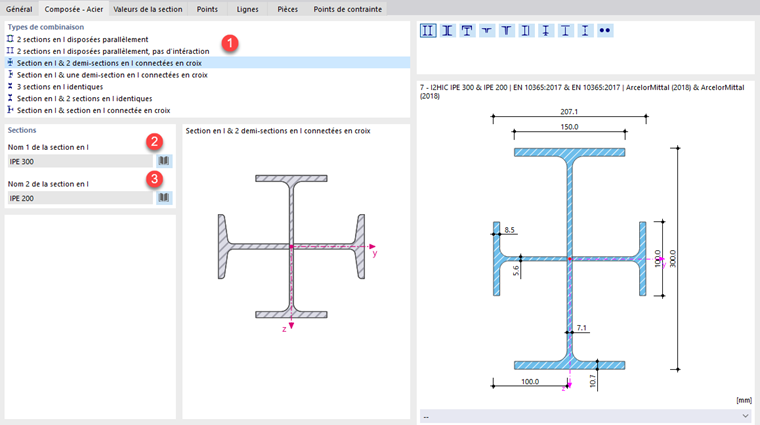

Définir une section composée

Dans la section « Types de combinaison », définissez comment les profils doivent être disposés (1). Dans la section « Sections », vous pouvez ensuite sélectionner successivement les sections pertinentes dans la bibliothèque via le bouton (2) (3).

Sections à parois minces et épaisses

Si vous sélectionnez un type de section à parois minces ou épaisses dans la bibliothèque, vous pouvez définir ses paramètres géométriques dans la boîte de dialogue « Nouvelle section ». Un onglet supplémentaire est disponible à cet effet.

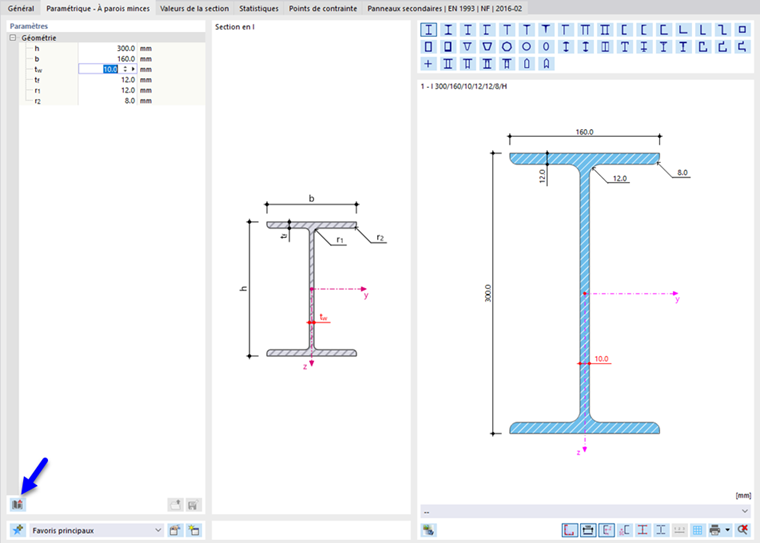

Définition d’une section paramétrique

Sections préférées

Les sections que vous utilisez fréquemment peuvent être enregistrées comme Mes sections. Elles sont alors disponibles dans d'autres projets comme sections préférées (« favoris »).

Pour enregistrer la section actuelle comme favori, cliquez sur le bouton en bas de la bibliothèque après avoir défini le profil ou les paramètres de définition. La section est ainsi enregistrée dans la catégorie « Mes sections | Base ».

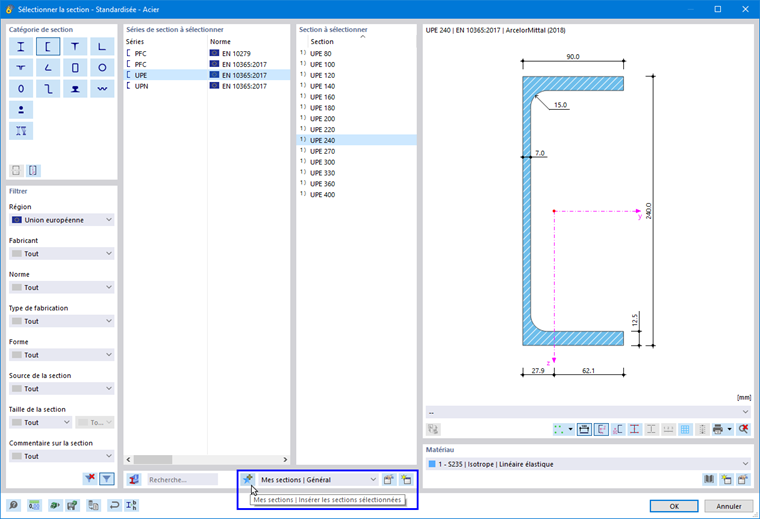

Enregistrement de la section standardisée comme section favorite

Enregistrer la section paramétrique comme section favorite

Avec le bouton , vous pouvez vérifier vos sections préférées. Les sections enregistrées comme favoris sont listées dans la boîte de dialogue « Modifier mes sections », classées par type de section.

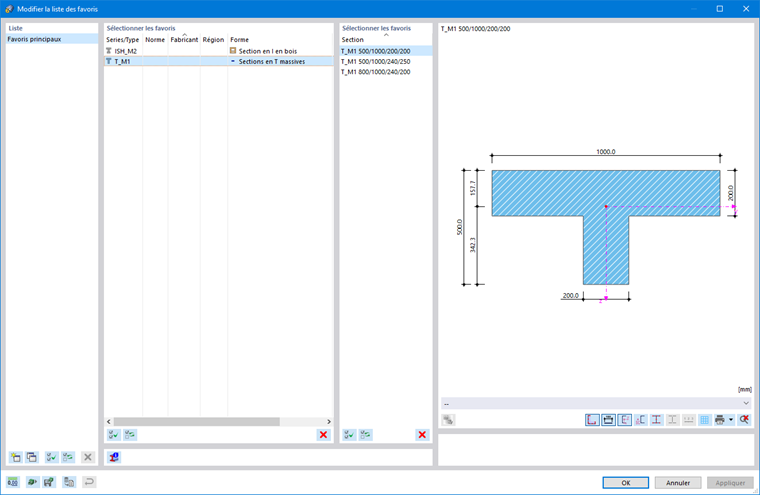

Boîte de dialogue « Modifier mes sections »

Avec le bouton , vous pouvez créer une nouvelle catégorie dans la liste des sections préférées.

Pour importer une section préférée depuis la bibliothèque, cliquez sur le bouton dans la section « Depuis « Mes sections » ».

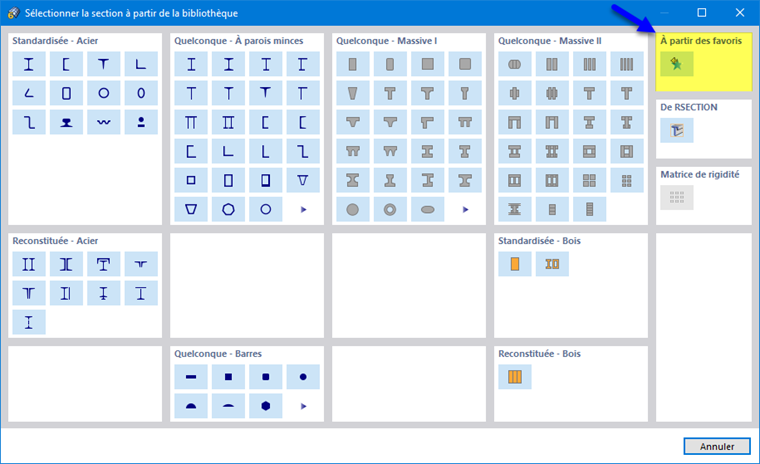

Ouvrir les sections favorites dans la bibliothèque

Sections mixtes

Dans cette section, quelques types de sections mixtes sont disponibles. Vous revenez à la boîte de dialogue « Nouvelle section » avec l'onglet Composé - Mixte.

Définir la section composite

Dans la section « Types de combinaison », définissez comment les composants de section sont disposés. Dans la section « Sous-sections », vous pouvez ensuite sélectionner les sections et matériaux pertinents dans les bibliothèques via le bouton .

Sections de barre

Cette section contient une sélection de sections paramétriques de barres et d'armatures en métal qui ne sont pas attribuées aux catégories des sections à parois minces et épaisses. Vous pouvez définir les paramètres géométriques dans la boîte de dialogue « Nouvelle section ».

Définir une section de barre

Les sections de barre sont conçues principalement pour la transmission des efforts normaux, moins pour la flexion.

Sections RSECTION

Vous pouvez également importer dans RSTAB des sections définies par l'utilisateur que vous avez créées dans le programme RSECTION. Pour ce faire, cliquez sur le bouton dans la section « Depuis RSECTION ». La remarque « Sélectionner une section dans le Dlubal Center » s'affiche ; le Dlubal Center s'ouvre. Sélectionnez-y la section RSECTION.

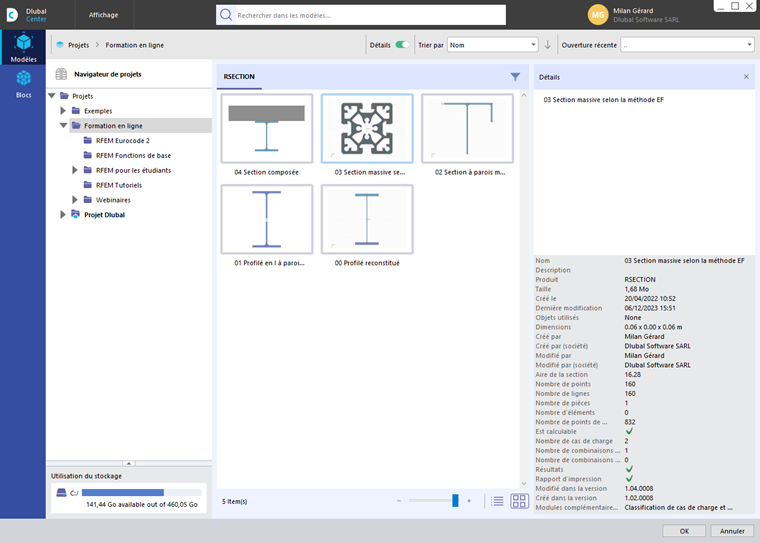

Sélection de la section RSECTION dans le Dlubal Center

Pour que la section puisse être importée, certaines conditions de licence doivent être remplies. Dans la section RSECTION, il est enregistré à cet effet quelles licences étaient disponibles lors de l'enregistrement de la section dans RSECTION. Les règles suivantes s'appliquent :

1. Vous n'avez pas besoin d'enregistrer la section RSECTION avec des résultats pour l'utiliser dans RSTAB.
2. Si un utilisateur disposant d'une licence RSECTION a créé une section et l'a enregistrée dans RSECTION, d'autres utilisateurs peuvent importer cette section dans RFEM, effectuer une analyse statique et la vérifier dans un module complémentaire de vérification tel que la vérification de l'acier ou de l'aluminium, même s'ils ne disposent pas de licence pour RSECTION.
