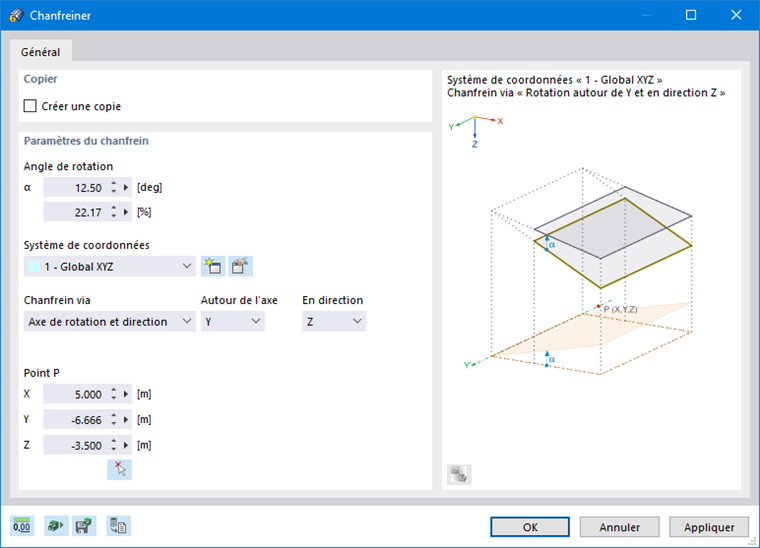

La fonction Chanfreiner du menu « Modifier » → « Manipulation », vous pouvez faire pivoter les objets sélectionnés tout en ajustant les coordonnées dans une seule direction. Les deux autres coordonnées de direction sont conservées.
Par exemple, le chanfreinage facilite la modification de l'inclinaison des barres d'une surface de toiture : les longueurs de barre sont ajustées à la nouvelle coordonnée Z, tandis que les coordonnées dans le plan XY restent inchangées.
Copier
Si la case « Créer une copie » n'est pas cochée, les objets sélectionnés seront chanfreinés. Si vous souhaitez créer une copie, cochez la case.
Paramètres du chanfrein
Entrez l'« Angle de rotation » α. Il s'agit d'un système de coordonnées horaire de l'« axe » que vous définissez ci-dessous. Le graphique de la boîte de dialogue affiche les axes avec des angles positifs. Vous pouvez entrer l'angle en [deg] ou en [%]. Les deux champs sont interactifs.
Définissez le « Système de coordonnées » dans lequel les objets doivent pivoter. Vous pouvez sélectionner un Système de coordonnées défini par l'utilisateur dans la liste ou en créer un nouveau à l'aide du bouton
.
La liste « Chanfrein via » offre deux options pour définir la direction du chanfreinage :
- Axe de rotation et direction : l'axe de rotation est parallèle à un axe du système de coordonnées spécifié. Sélectionnez-le dans la liste « Autour de l'axe ». Définissez ensuite les coordonnées à ajuster dans la liste « En direction ». Entrez le « Point P » situé sur l'axe de rotation pour définir la position de l'axe.
- Perpendiculaire via 3 points : l'axe de rotation se trouve n'importe où dans l'espace. Entrez les coordonnées du « Point P1 » et du « Point P2 » pour définir l'axe de rotation. Définissez ensuite le plan et la direction par le « Point P3 ». Les trois points peuvent également être définis graphiquement à l'aide du bouton
.
