Ein Highlight der Landesgartenschau 2014 in Baden-Württemberg ist der knapp 40 m hohe Aussichtsturm 'Himmelsstürmer'. Er wurde aus ca. 176 m3 Brettsperrholz gefertigt und besteht aus einem Innen- sowie einem Außenturm.
Im Bereich zwischen den Innen- und Außenwänden führt eine Treppe mit 209 Stufen den Turm hinauf.
Die statische Berechnung des Aussichtsturms erstellte Andreas Wirth aus Freiburg mit Hilfe von RFEM und dem Zusatzmodul RF-LAMINATE.
Andreas Wirth, Freiburg
www.wirth-baustatik.de

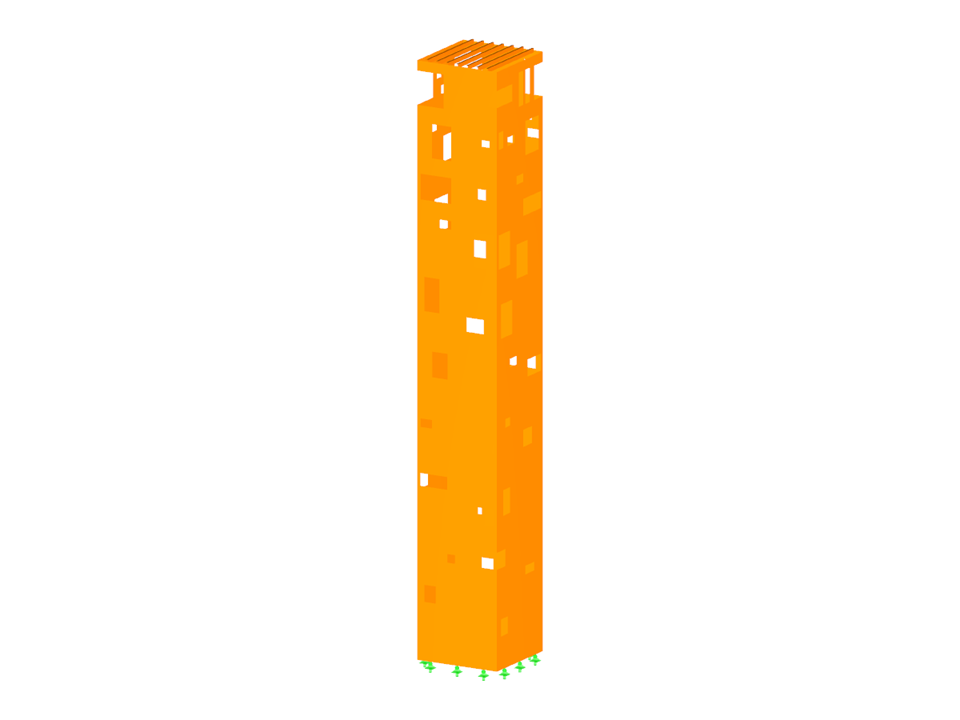

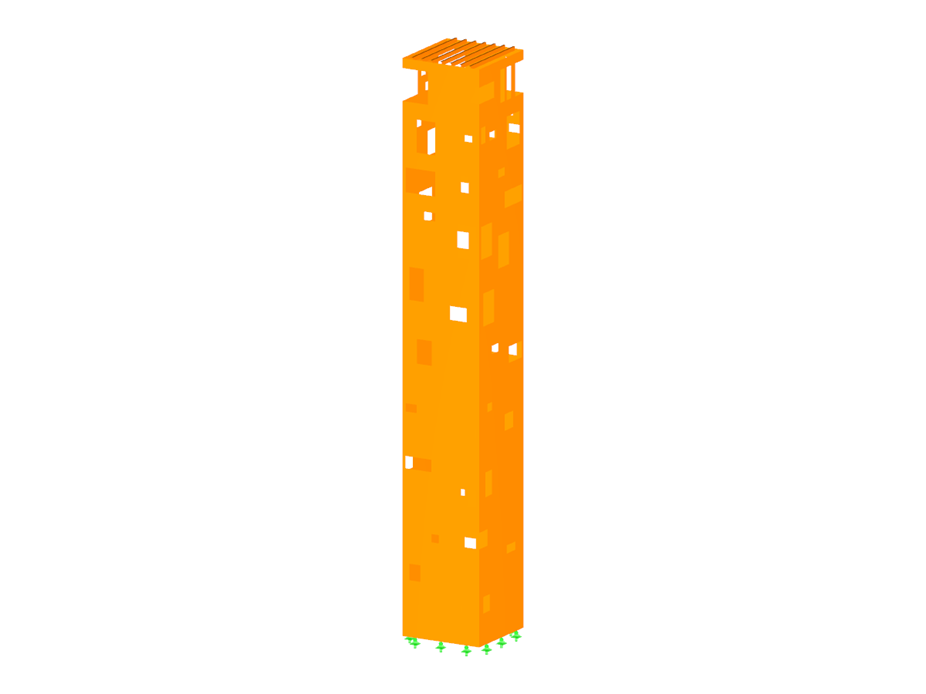

3D-Modell (© Wirth)
Aussichtsturm aus Holz
Anzahl Knoten | 429 |
Anzahl Linien | 425 |
Anzahl Stäbe | 7 |
Anzahl Flächen | 4 |
Anzahl Lastfälle | 4 |
Anzahl Lastkombinationen | 4 |
Gesamtgewicht | 63.607 t |
Abmessungen | 5.200 x 5.200 x 35.050 m |
Programmversion | 5.03.00 |
Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert.
Die Berechnung des Gebäudemodells läuft in zwei Berechnungsphasen ab:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung als Stäbe bemessen werden können.
Sie haben die Möglichkeit, für Flächen eine Bemessung für den Brandfall mit der Methode mit reduziertem Querschnitt durchzuführen. Die Abminderung erfolgt über die Flächendicke. Es können für sämtliche, zur Bemessung zugelassenen, Holz-Materialien die Nachweise geführt werden.
Für Brettsperrholz kann dabei, abhängig vom Klebstofftyp, gewählt werden, ob ein Abfallen einzelner verkohlender Schichtteile möglich ist und somit in bestimmten Schichtbereichen mit einem erhöhten Abbrand zu rechnen ist.
In der Schichtenaufbau-Bibliothek stehen Ihnen u. a. folgende Brettsperrholz-Hersteller zur Verfügung:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Aufbauten, die in der Lignatec-Ausgabe 32 "Brettsperrholz aus Schweizer Produktion" gelistet sind
Durch das Laden eines Aufbaues aus der Schichtenaufbau-Bibliothek werden für Sie automatisch alle relevanten Parameter übernommen. Die Datenbank wird kontinuierlich für Sie erweitert.
