Die neue Verbandszentrale des Badischen Landwirtschaftlichen Hauptverbandes (BLHV) ist einzigartig. Der Holzbau ist durch eine Glasfassade geschützt, um einem Vergrauen durch Witterungseinflüsse entgegenzuwirken. Auch wenn die Architekten der Werkgruppe Lahr über genügend Erfahrung im Holzbau verfügen, war das Holzhaus mit dem Glaskleid für sie ein „Modellprojekt“.
Der Viergeschosser beherbergt auf 2.000 m² Bürofläche mehr als 100 Arbeitsplätze.
Die statische Berechnung der Massivholz-Konstruktion erstellte der Dlubal-Kunde Göppert Bauingenieure aus Lahr.
Göppert Bauingenieure, Lahr
www.gbi-statik.de

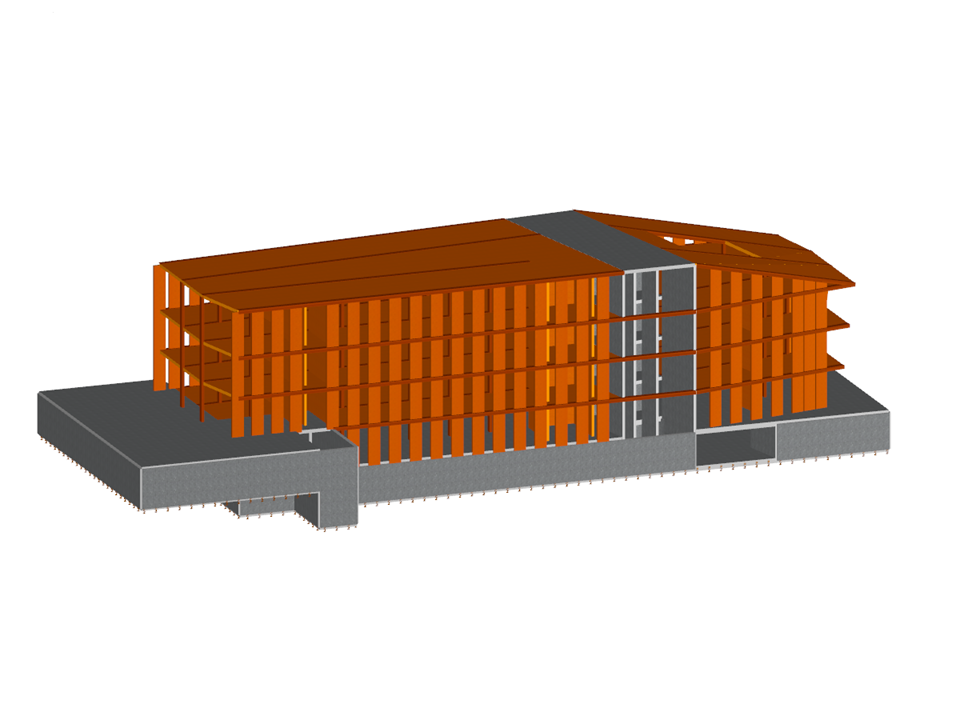

RFEM-Modell des „Haus der Bauern“ (© Göppert Bauingenieure)
Holzhaus mit dem Glaskleid
| Anzahl Knoten | 752 |
| Anzahl Linien | 1231 |
| Anzahl Stäbe | 625 |
| Anzahl Flächen | 150 |
| Anzahl Lastfälle | 7 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 4091.251 t |
| Abmessungen | 64.915 x 23.285 x 16.700 m |
| Programmversion | 5.02.00 |
