RFEM – Online-Handbuch Flächen
RF-MAT

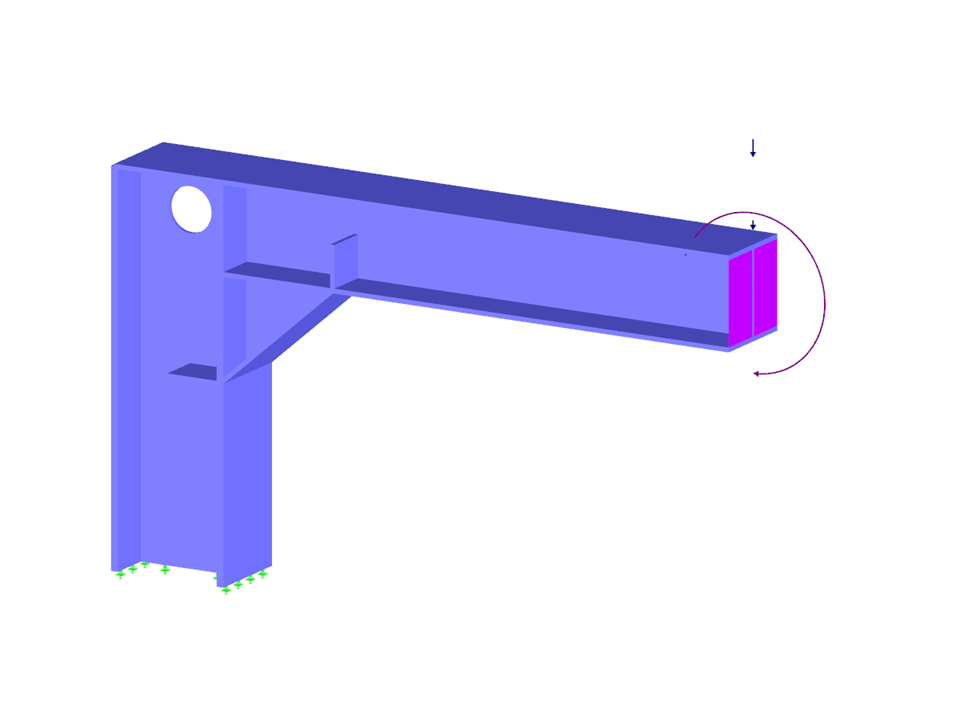

| Anzahl Knoten | 51 |
| Anzahl Linien | 82 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 32 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.418 t |
| Abmessungen | 2.188 x 1.294 x 0.300 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
