Die Berliner Seilfabrik konstruiert und produziert seit den 1970er Jahren Seilspielgeräte für Kinder. Das Klettern in den Raumnetzen soll die psychomotorischen Fähigkeiten und das dreidimensionale Vorstellungsvermögen der Kinder steigern. Die Spielgeräte haben Namen wie „Globe“, „Ufo“ und „Twist & Shout“ usw.
Der Dlubal-Kunde Bornemann liefert die statischen Berechnungen für eine Vielzahl dieser Seilspielgeräte. Zum Beispiel für den „Globe“ und diverse „Tetragoden“. Für die Berechnung der räumlichen Tragkonstruktionen benutzt er RSTAB.
Berliner Seilfabrik GmbH & Co.
www.berliner-seilfabrik.com

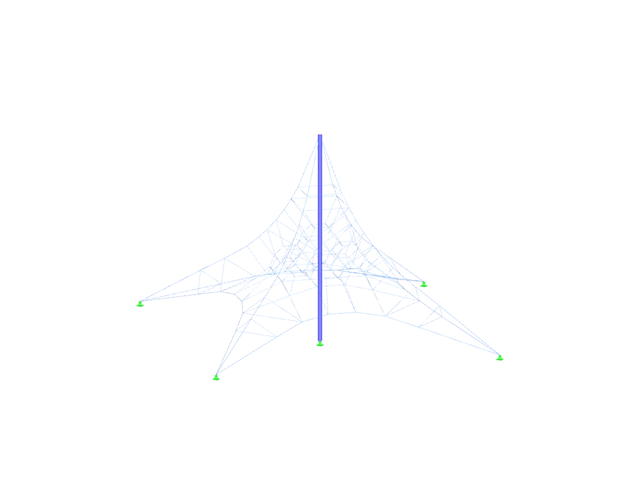

3D-Modell und Foto vom Seilspielgerät „Globe“ (© Screenshot: Dipl.-Des. Heinz Bornemann, Bad Bentheim / © Bild: Berliner Seilfabrik)
Errichtung von Seilspielgeräten
| Anzahl Knoten | 433 |
| Anzahl Stäbe | 646 |
| Anzahl Lastfälle | 6 |
| Anzahl Lastkombinationen | 146 |
| Anzahl Ergebniskombinationen | 4 |
| Gesamtgewicht | 1.150 t |
| Abmessungen | 4.363 x 4.363 x 3.974 m |
| Programmversion | 8.05.00 |
