Die Erweiterung des Schulhauses in Sutz-Lattrigen wurde auf einem bestehenden Untergeschoss errichtet. Das Untergeschoss war nicht für eine Aufstockung ausgelegt. Die Lasten aus dem neuen Obergeschoss und einem für die Zukunft berücksichtigten konnten deshalb nur punktuell abgegeben werden. Um das Gewicht zu reduzieren, aber auch aus pädagogischen und Nachhaltigkeitsgründen wurde für den Neubau Holz verwendet.
Indermühle Bauingenieure aus dem schweizerischen Thun war während der Projektphase für die gesamten Holzbauingenieurarbeiten verantwortlich (vom Vorprojekt bis zur Ausführungsbegleitung, 3D-Werkplanung im Auftrag des Holzbauunternehmers). Die statische Berechnung erfolgte in RFEM.
Bauherr
Einwohnergemeinde Sutz-Lattrigen, Schweiz
www.sutz-lattrigen.ch
Architekt
Bauzeit Architekten, Biel, Schweiz
www.bauzeit.com
Lanz Architekten, Sutz-Lattrigen, Schweiz
www.lanzarchitekten.ch
Holzbauingenieur
Indermühle Bauingenieure, Thun, Schweiz
www.i-b.ch
Bauingenieur Stahlbeton
Emch + Berger AG, Bern, Schweiz
www.emchberger.ch
Holzbauunternehmer
Wenger Holzbau AG, Steffisburg, Schweiz
www.wengerholzbauag.ch

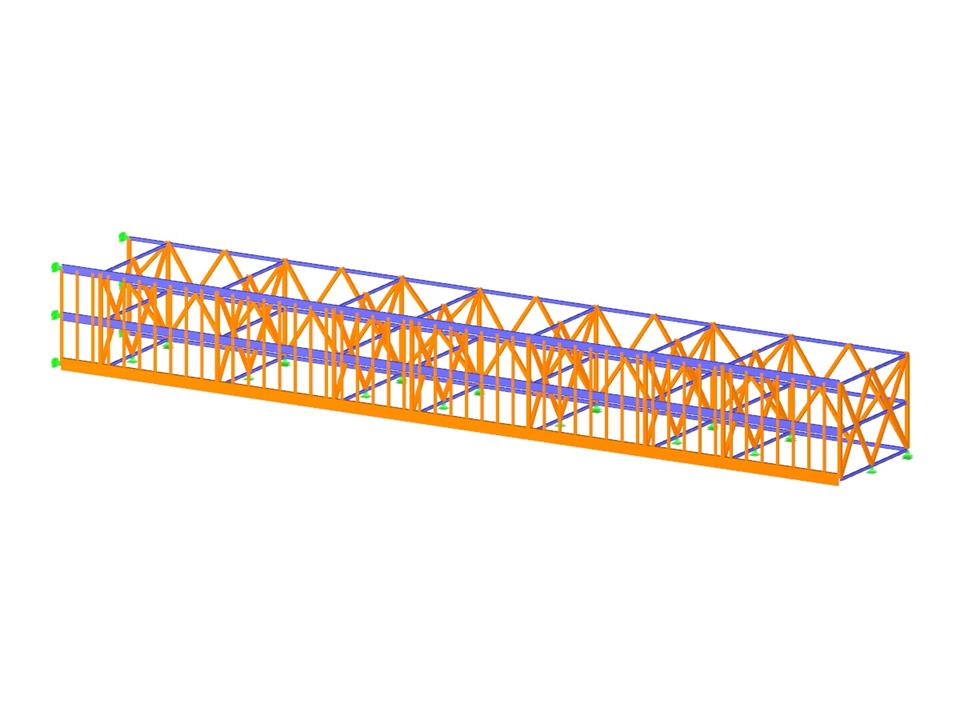

3D Modell (© Indermühle Bauingenieure)
Fachwerkkonstruktion
| Anzahl Knoten | 388 |
| Anzahl Linien | 652 |
| Anzahl Stäbe | 652 |
| Anzahl Lastfälle | 5 |
| Anzahl Ergebniskombinationen | 6 |
| Gesamtgewicht | 59.951 t |
| Abmessungen | 58.122 x 8.822 x 6.581 m |
| Programmversion | 5.20.02 |
