Gelegen in einer traumhaften Landschaft aus grünen Wiesen, Bergen und klaren Seen steht seit 2015 das Kloster „Little Flower“. Das kleine Kloster hat 18 Schlafzimmer, eine Kapelle, einen Speisesaal, eine Küche sowie einen Konferenzraum.
Das Gebäude wurde komplett in Holzbauweise errichtet. Dabei wurden insgesamt 3.385 m² Brettsperrholzplatten sowie 24 m³ Brettschichtholz verbaut. Die statische Berechnung erstellten Dr. Ing. Berger und Dr. Ing. Gadner aus Meran. Dabei wurde die gesamte Tragkonstruktion als 3D-Modell in RFEM analysiert.
Statische Berechnung
Dr. Ing. Berger, Dr. Ing. Gadner
Meran, Italien

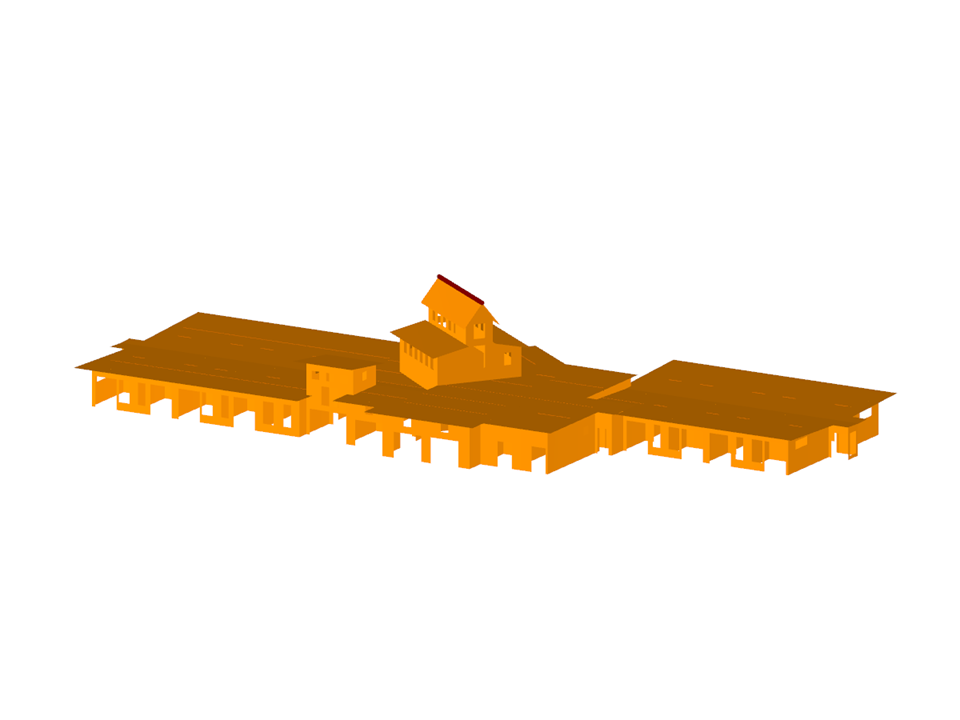

3D-Modell (oben) und in RF-DYNAM berechnete Eigenform (unten) der Holztragkonstruktion in RFEM (© Dr. Ing. Berger, Dr. Ing. Gadner Meran)
Holztragkonstruktion aus Brettschichtholz
| Anzahl Knoten | 3522 |
| Anzahl Linien | 4372 |
| Anzahl Stäbe | 1800 |
| Anzahl Flächen | 440 |
| Anzahl Lastfälle | 4 |
| Gesamtgewicht | 166.137 t |
| Abmessungen | 66.091 x 29.210 x 10.837 m |
| Programmversion | 5.06.11 |
