Das Hotel am Redstone Arsenal in Huntsville, Alabama ist das erste Hotel in den USA, das in Brettsperrholzbauweise errichtet wurde. Die Eröffnung fand im Jahr 2016 statt.
Das vierstöckige Hotel mit 92 Zimmern deckt den Übernachtungsbedarf am Posten Redstone Arsenal ab. Für die Wände, Böden, das Dach sowie die Treppenhäuser und Aufzugsschächte wurden 1.782 m³ Brettsperrholz sowie 366 m³ Brettschichtholz verbaut.
Nordic StructuresdaMontreal, Quebec, Kanada
www.nordic.ca
Schaefer
Cincinnati, Ohio, USA
www.schaefer-inc.com

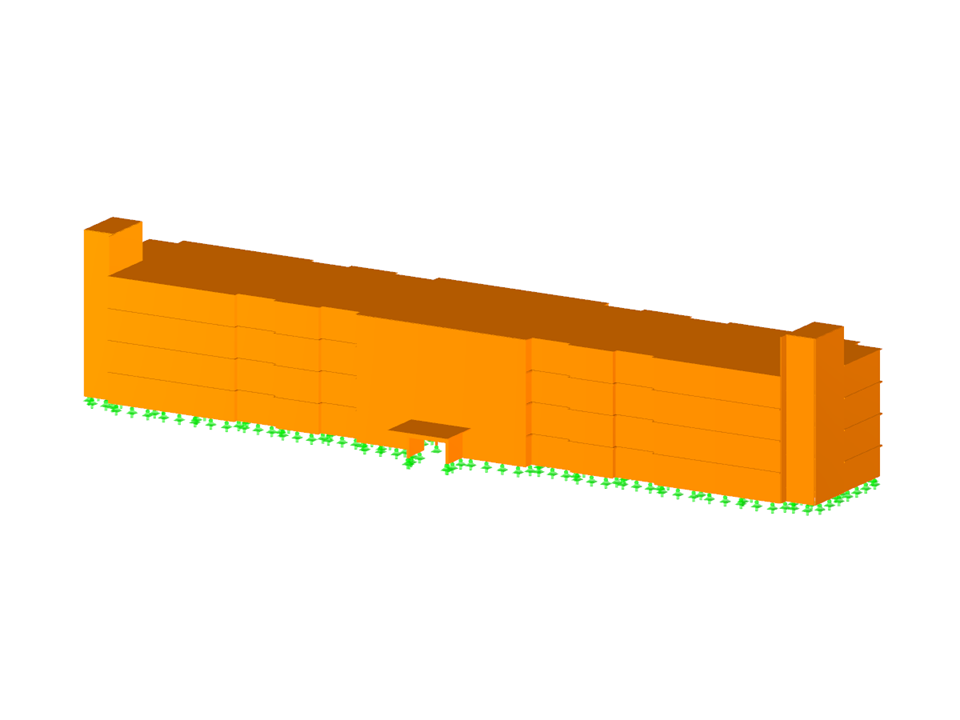

3D-Modell (oben) und Schnittgrößendarstellung (unten) der Holztragkonstruktion in RFEM (© Nordic Structures, © Schaefer)
Holztragkonstruktion
| Anzahl Knoten | 1324 |
| Anzahl Linien | 1741 |
| Anzahl Stäbe | 90 |
| Anzahl Flächen | 374 |
| Anzahl Lastfälle | 6 |
| Anzahl Lastkombinationen | 7 |
| Anzahl Ergebniskombinationen | 5 |
| Gesamtgewicht | 1851.115 t |
| Abmessungen | 88.536 x 25.730 x 18.380 m |
| Programmversion | 5.06.11 |
