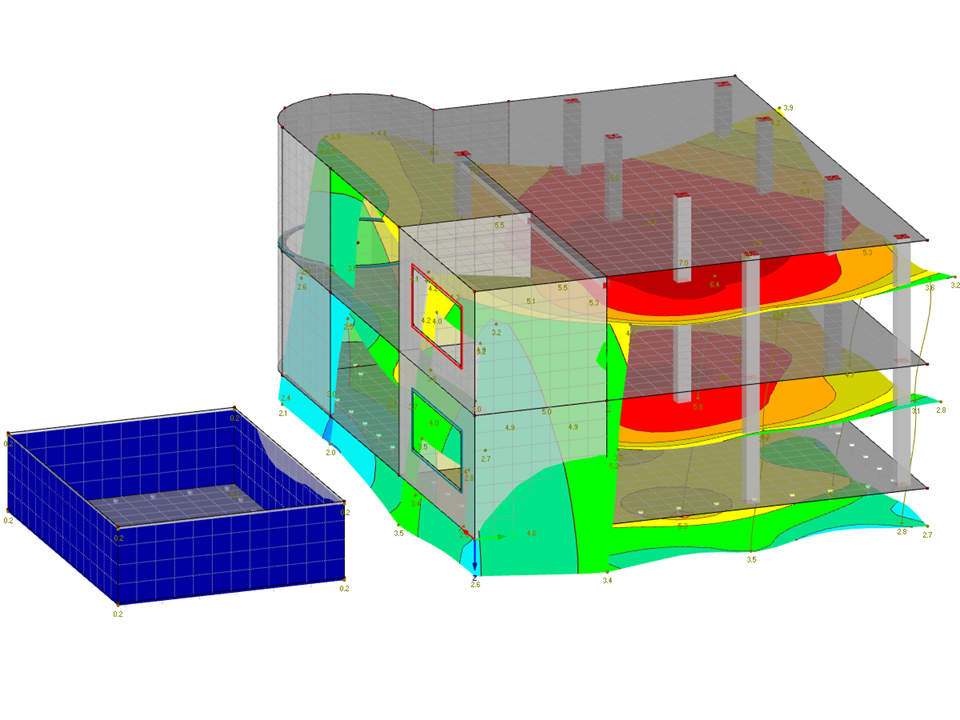

Wohnhaus in Betonbauweise mit Pool
Wohnhaus in Betonbauweise mit Pool
| Anzahl Knoten | 97 |
| Anzahl Linien | 101 |
| Anzahl Stäbe | 22 |
| Anzahl Flächen | 22 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 512.812 t |
| Abmessungen | 22.000 x 8.500 x 25.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
