Im neuen Terminal des internationalen Flughafens Oslo-Gardermoen wurden fünf Pavillons zur Unterbringung von Duty-Free-Geschäften und Gastronomie errichtet. Die Blumer-Lehmann AG plante, produzierte und montierte in Zusammenarbeit mit der Lindner Group den Holzbau der frei geformten Konstruktionen...
Blumer-Lehmann AG
Gossau, Schweiz
www.blumer-lehmann.ch

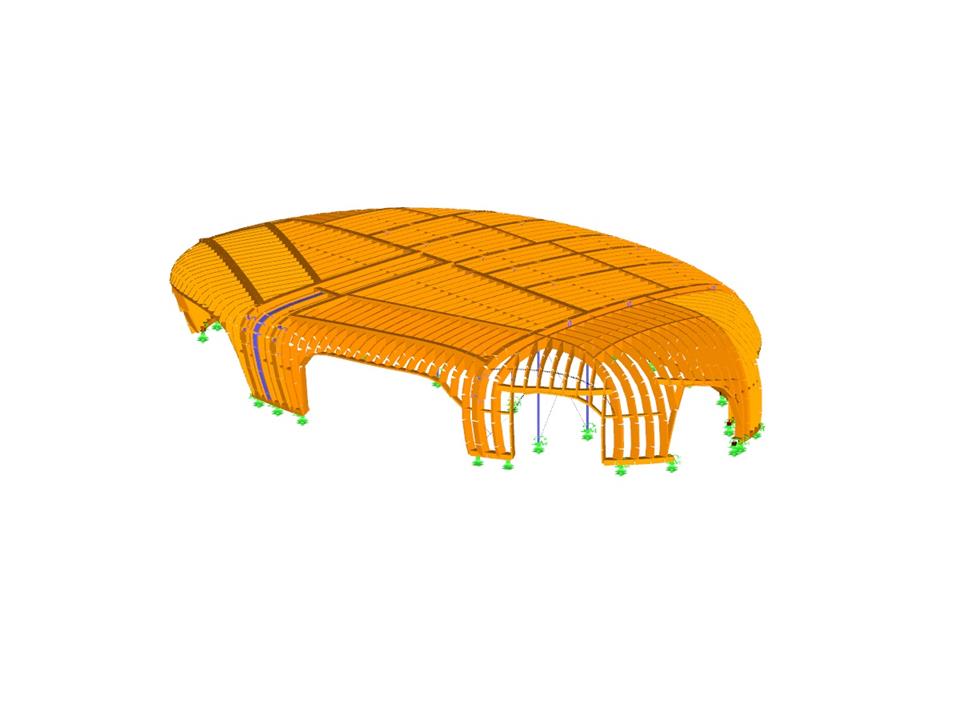

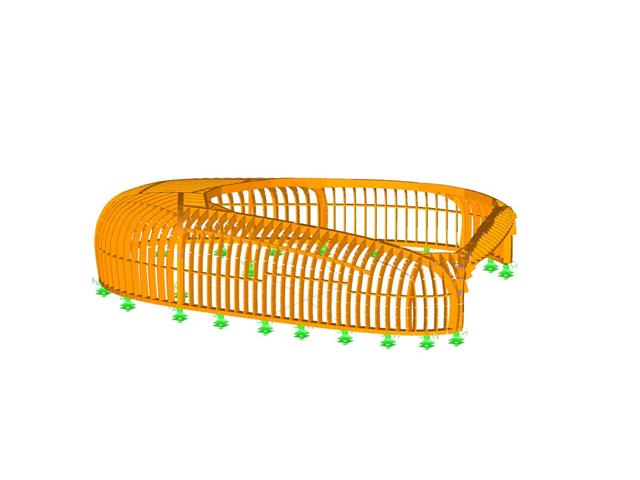

3D-Modelle zweier Pavillons in RSTAB (© Blumer-Lehmann AG)
Holzrahmenkonstruktion
| Anzahl Knoten | 3216 |
| Anzahl Stäbe | 4066 |
| Anzahl Lastfälle | 16 |
| Gesamtgewicht | 28.296 t |
| Abmessungen | 26.643 x 18.221 x 4.753 m |
| Programmversion | 8.09.01 |
Knowledge Base
Allgemeines
Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert.
Sie haben die Möglichkeit, für Flächen eine Bemessung für den Brandfall mit der Methode mit reduziertem Querschnitt durchzuführen. Die Abminderung erfolgt über die Flächendicke. Es können für sämtliche, zur Bemessung zugelassenen, Holz-Materialien die Nachweise geführt werden.
Für Brettsperrholz kann dabei, abhängig vom Klebstofftyp, gewählt werden, ob ein Abfallen einzelner verkohlender Schichtteile möglich ist und somit in bestimmten Schichtbereichen mit einem erhöhten Abbrand zu rechnen ist.
In der Schichtenaufbau-Bibliothek stehen Ihnen u. a. folgende Brettsperrholz-Hersteller zur Verfügung:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Aufbauten, die in der Lignatec-Ausgabe 32 "Brettsperrholz aus Schweizer Produktion" gelistet sind
Durch das Laden eines Aufbaues aus der Schichtenaufbau-Bibliothek werden für Sie automatisch alle relevanten Parameter übernommen. Die Datenbank wird kontinuierlich für Sie erweitert.
Das Add-On Holzbemessung für RFEM 6 / RSTAB 9;ist vielseitig und vereint eine große Anzahl von Zusatz-Elementen. Dazu gehören auch alle typischen Tragsicherheits-, Stabilitäts-, Gebrauchstauglichkeits- und Brandschutznachweise für Holzstäbe nach der chinesischen Norm GB 50005. Add-On Holzbemessung für RFEM 6
