Die alte Dachkonstruktion von der an die alte St. Peterskirche angebaute Kapelle aus Jahre 1690 war von Balken unterstützt, welche in Löcher im Mauerwerk hineingeschoben wurden.
Das Gewölbe der Kapelle war derart geschädigt, dass der Zutritt zum Innenraum untersagt wurde.
Technisches Büro und Holzarbeiten
Maderas Besteiro S.L.
Lugo, Spanien
www.mbesteiro.com

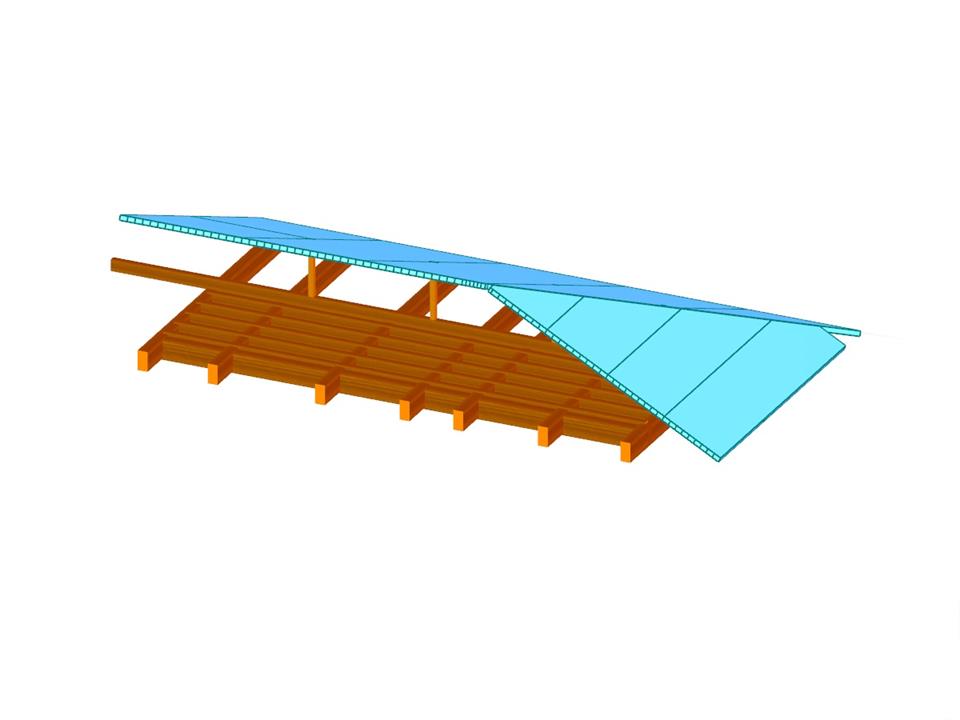

3D-Modell der Dachkonstruktion in RFEM (© Maderas Besteiro S.L.)
Dachkonstruktion aus Holz
| Anzahl Knoten | 228 |
| Anzahl Linien | 280 |
| Anzahl Stäbe | 107 |
| Anzahl Flächen | 21 |
| Anzahl Lastfälle | 5 |
| Anzahl Lastkombinationen | 31 |
| Anzahl Ergebniskombinationen | 4 |
| Gesamtgewicht | 10.893 t |
| Abmessungen | 17.386 x 8.612 x 3.762 m |
| Programmversion | 5.06.30 |
