Nichtlineare FEM-Berechnung von Stahlverbindungen in RFEM

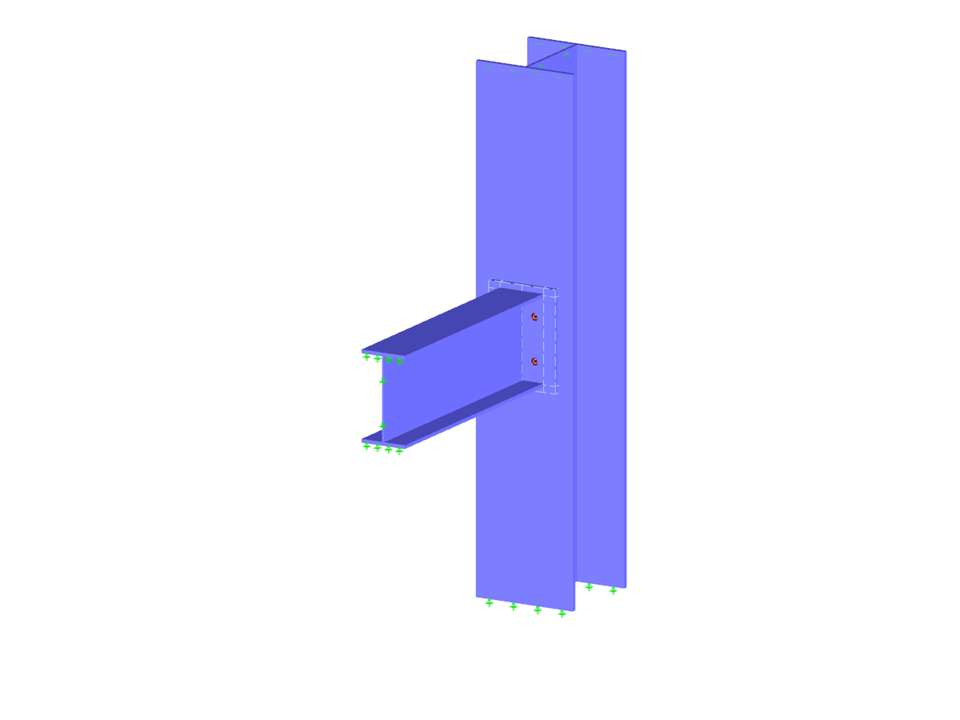

Schraubverbindung Träger-Stütze
| Anzahl Knoten | 114 |
| Anzahl Linien | 160 |
| Anzahl Stäbe | 38 |
| Anzahl Flächen | 69 |
| Anzahl Volumenkörper | 12 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 0,285 t |
| Abmessungen | 0,368 x 1,276 x 1,829 m |
| Programmversion | 5.10.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
