Laden Sie hier das Modell eines Stahlträgers aus Flächenelementen mit Ergebnisstab und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Produktiver arbeiten mit RFEM' vom 14. Juli 2020 (deutsch, 7. Juli 2020 englisch) angewendet.

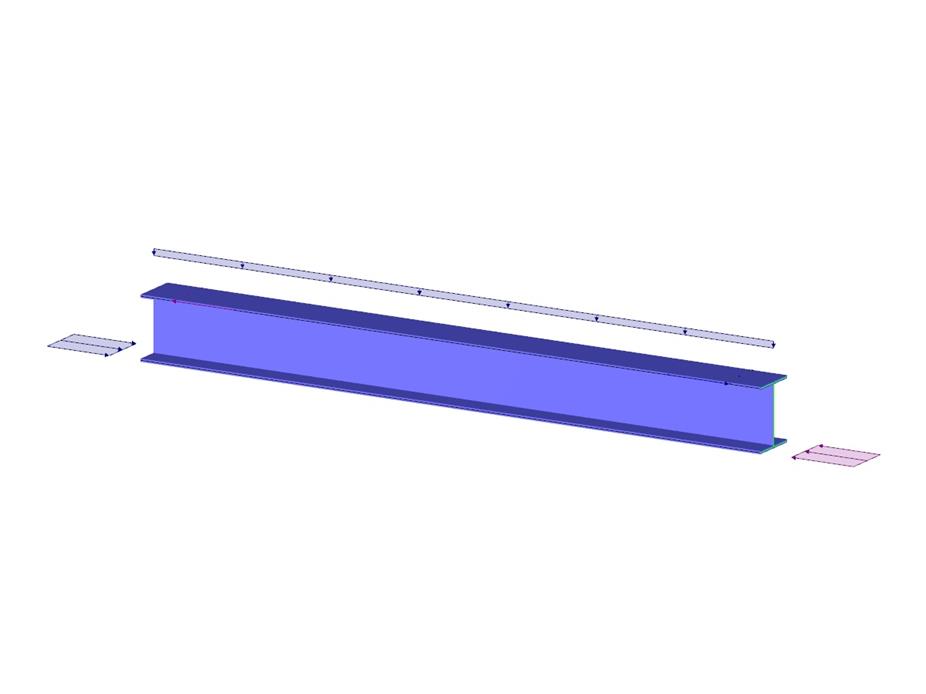

Stahlträger aus Flächenelementen mit Ergebnisstab
Anzahl Knoten | 14 |
Anzahl Linien | 17 |
Anzahl Stäbe | 1 |
Anzahl Flächen | 5 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 1 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 0.985 t |
Abmessungen | 4.000 x 0.371 x 0.300 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Im Projekt-Navigator - Ergebnisse von RFEM sowie in Tabelle 4.0 lassen sich erweiterte Verzerrungen von Stäben, Flächen und Volumen (z. B. wichtige Hauptverzerrungen, äquivalente Gesamtverzerrungen etc.) ausgeben.
Damit können beispielsweise bei der plastischen Berechnung von Anschlüssen mit Flächenelementen die maßgebenden plastischen Verzerrungen dargestellt werden.
RFEM- und RSTAB-Modelle lassen sich als 3D-glTF-Modelle (Formate *.glb und *.glTF) abspeichern. Diese können dann in einem 3D-Viewer von Google oder Babylon rundum dreidimensional und im Detail betrachtet werden. Mit einer VR-Brille, wie zum Beispiel Oculus, kann man sogar durch die Struktur 'wandern'.
Die 3D-glTF-Modelle können mittels JavaScript gemäß dieser Anleitung in eigene Webseiten integriert werden (wie auf der Dlubal-Webseite Modelle zum Herunterladen).
Mit der Ansichtsoption Kamera-Flugmodus kann man durch das RFEM- bzw. RSTAB-Modell fliegen. Die Richtung und Geschwindigkeit des Fluges lassen sich über die Tastatur steuern. Zudem besteht die Möglichkeit, den Flug durch das Modell als Video abzuspeichern.
Für Stablasten der Lastart 'Kraft' lassen sich Ausmitten definieren. Die Lastausmitten können über einen absoluten bzw. relativen Versatz angesetzt werden.
Um alle Effekte der außermittigen Lasten zu berücksichtigen, wird die Berechnungsart III. Ordnung (große Verformungen) empfohlen.
