Ein außergewöhnliches Projekt gelang dem Architekturbüro bergmeister-wolf beim Entwurf einer neuen Werkstatt für Holzschnitzkunst im Grödnertal in Südtirol.
Da die aus Dreiecken bestehende Fassade nur teilweise zur Lastabtragung herangezogen werden konnte, stellte dieses Gebäude eine große Herausforderung für den Holzbauingenieur dar. Doch der Dlubal-Kunde Schrentewein & Partner meisterte diese Aufgabe, indem er in erster Linie die inneren Gebäudeteile zur Lastabtragung heranzog.
Lignaconsult Schrentewein & Partner GmbH
Bozen, Italien
lignaconsult.net
3D-Gesamtmodell (oben) und Bemessungsschnittgrößen einer Brettsperrholzwand (unten) in RFEM (© Schrentewein & Partner)

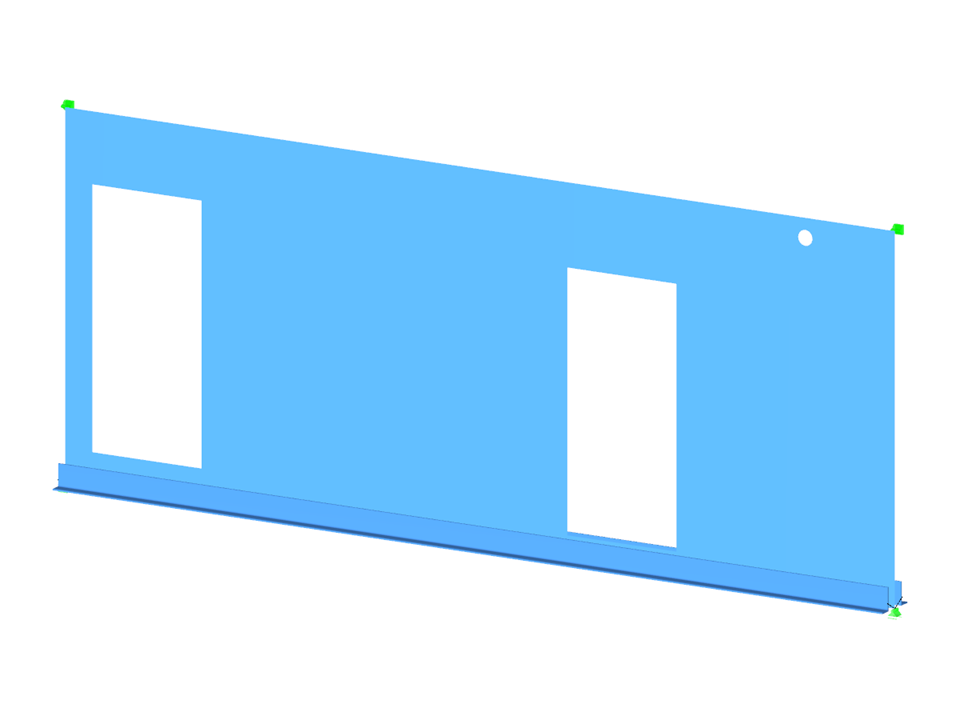

Wandoberfläche
| Anzahl Knoten | 16 |
| Anzahl Linien | 13 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 1 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 2.713 t |
| Abmessungen | 8.240 x 0.640 x 3.740 m |
| Programmversion | 3.03.54 |
Knowledge Base
Knowledge Base
Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert.
Sie haben die Möglichkeit, für Flächen eine Bemessung für den Brandfall mit der Methode mit reduziertem Querschnitt durchzuführen. Die Abminderung erfolgt über die Flächendicke. Es können für sämtliche, zur Bemessung zugelassenen, Holz-Materialien die Nachweise geführt werden.
Für Brettsperrholz kann dabei, abhängig vom Klebstofftyp, gewählt werden, ob ein Abfallen einzelner verkohlender Schichtteile möglich ist und somit in bestimmten Schichtbereichen mit einem erhöhten Abbrand zu rechnen ist.
In der Schichtenaufbau-Bibliothek stehen Ihnen u. a. folgende Brettsperrholz-Hersteller zur Verfügung:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Aufbauten, die in der Lignatec-Ausgabe 32 "Brettsperrholz aus Schweizer Produktion" gelistet sind
Durch das Laden eines Aufbaues aus der Schichtenaufbau-Bibliothek werden für Sie automatisch alle relevanten Parameter übernommen. Die Datenbank wird kontinuierlich für Sie erweitert.
Das Add-On Holzbemessung für RFEM 6 / RSTAB 9;ist vielseitig und vereint eine große Anzahl von Zusatz-Elementen. Dazu gehören auch alle typischen Tragsicherheits-, Stabilitäts-, Gebrauchstauglichkeits- und Brandschutznachweise für Holzstäbe nach der chinesischen Norm GB 50005. Add-On Holzbemessung für RFEM 6
