Ein Einfamilienhaus mit einer bemerkenswerten Dachkonstruktion steht seit 2014 in Oberösterreich. Das Rondell im Zentrum des Gebäudes wird von einem Zeltdach überspannt. Dieses wurde als Sichtholzkonstruktion ausgeführt und bildet zusammen mit der lichtdurchfluteten Glasfassade einen echten Hingucker.
An dem Projekt waren gleich zwei Dlubal-Kunden beteiligt. Das Ing.-Büro Wagner erstellte mit RSTAB die statische Berechnung für die Dachkonstruktion und die WIEHAG GmbH war verantwortlich für den Holzbau.
Dachkonstruktion
Ing.-Büro Wagner GmbH, Gangkofen
s.wagner">ingbuero-wagner.com
RSTAB-Modell des Zeltdaches mit zwei anschließenden Pergolas (© IB Wagner)

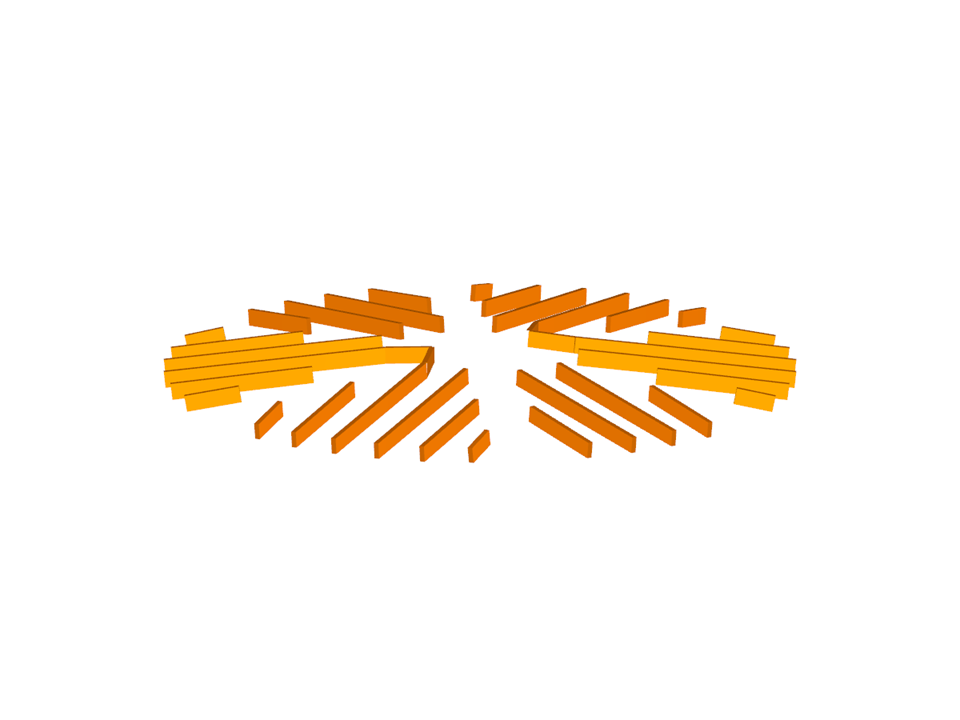

Balken der Zeltdachkonstruktion für ein Einfamilienhaus
| Anzahl Knoten | 259 |
| Anzahl Stäbe | 329 |
| Anzahl Lastfälle | 9 |
| Anzahl Lastkombinationen | 159 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 8.052 t |
| Abmessungen | 16.642 x 24.984 x 5.125 m |
| Programmversion | 7.04.17 |
