Bis zur Landesgartenschau 2014 entsteht in Schwäbisch Gmünd ein Gebäude mit einer spektakulären Fassade. Das Projekt des Edelmetallverbands soll Schwäbisch Gmünd stärker als Gold- und Silberstadt sichtbar machen.
Das Haus soll unter anderem als Präsentationsfläche genutzt werden und für Veranstaltungen im Zusammenhang mit dem Thema Gold- und Silber sowie Design in Erscheinung treten.
Mit dem Entwurf wurde isin Architekten als Preisträger eines Wettbewerbsverfahrens beauftragt. Das Ingenieurbüro Klöckner erstellte die statische Berechnung der Fassadentragkonstruktion mit RSTAB und die der Fassadenkassetten mit RFEM. Im Zuge eines Windgutachtens der Fa. I.F.I. GmbH aus Aachen wurden die anzusetzenden Windlasten an einem Modell im Windkanal bestimmt.
Statik Fassadenkonstruktion
Ingenieurbüro Klöckner GmbH, Nistertal

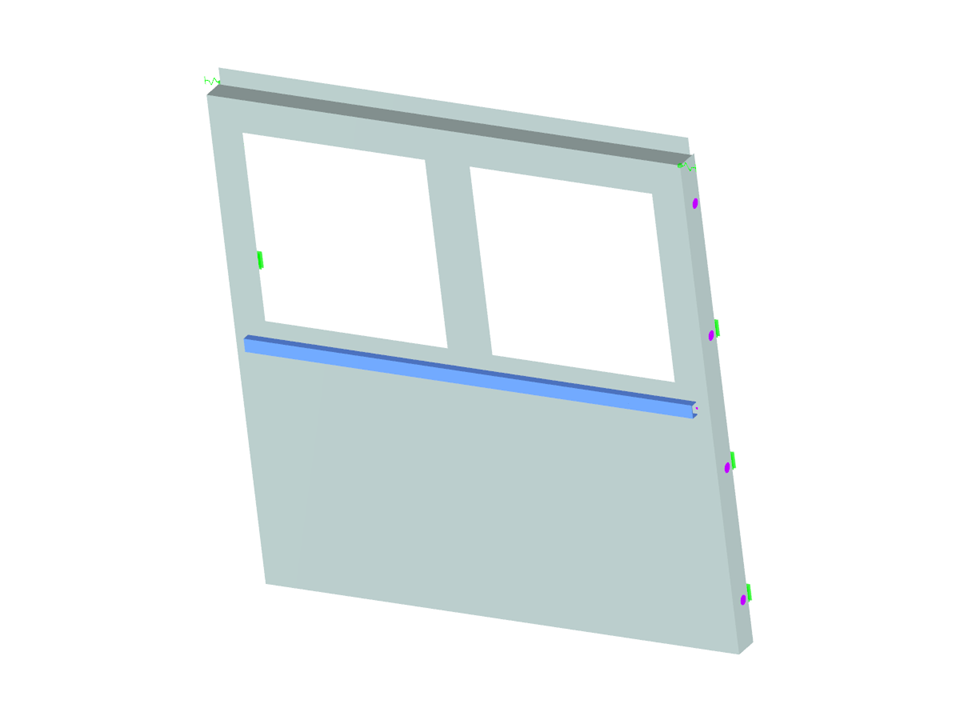

3D-Modell (© Klöckner GmbH)
Fassadenkonstruktion
| Anzahl Knoten | 111 |
| Anzahl Linien | 75 |
| Anzahl Stäbe | 23 |
| Anzahl Flächen | 23 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 0.019 t |
| Abmessungen | 1.560 x 0.412 x 1.510 m |
| Programmversion | 5.02.00 |
