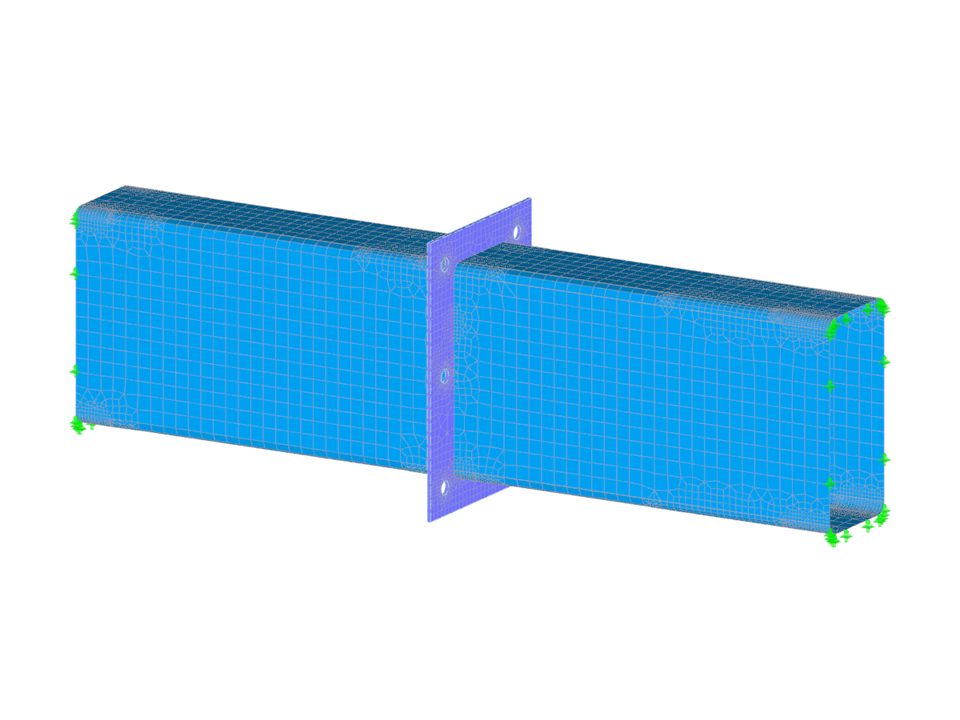

Adaptive Netzverdichtung - Trägerlasche
| Anzahl Knoten | 107 |
| Anzahl Linien | 84 |
| Anzahl Stäbe | 6 |
| Anzahl Flächen | 40 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,170 t |
| Abmessungen | 1,532 x 0,508 x 0,356 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
