Die Lokalpolitik wünschte sich, dass nachhaltige Materialien für den Neubau verwendet werden. Die Bewohner des Viertels stimmten für ein Projekt mit Gründach.
Das Ingenieurbüro ARTEMIS INGENIEUR begleitete das Projektmanagement-Team bei der Planung des Gebäudes in den Phasen Vorentwurf, Entwurf, der Projektierung sowie bei der Erstellung der Ausschreibungsunterlagen. ARTEMIS INGENIEUR war mit dem Entwurf der Tragkonstruktion inkl. Definition des Aussteifungsprinzips und der Dimensionierung der Tragelemente beauftragt.
ARTEMIS INGENIEUR
www.artemis-ingenieur.fr

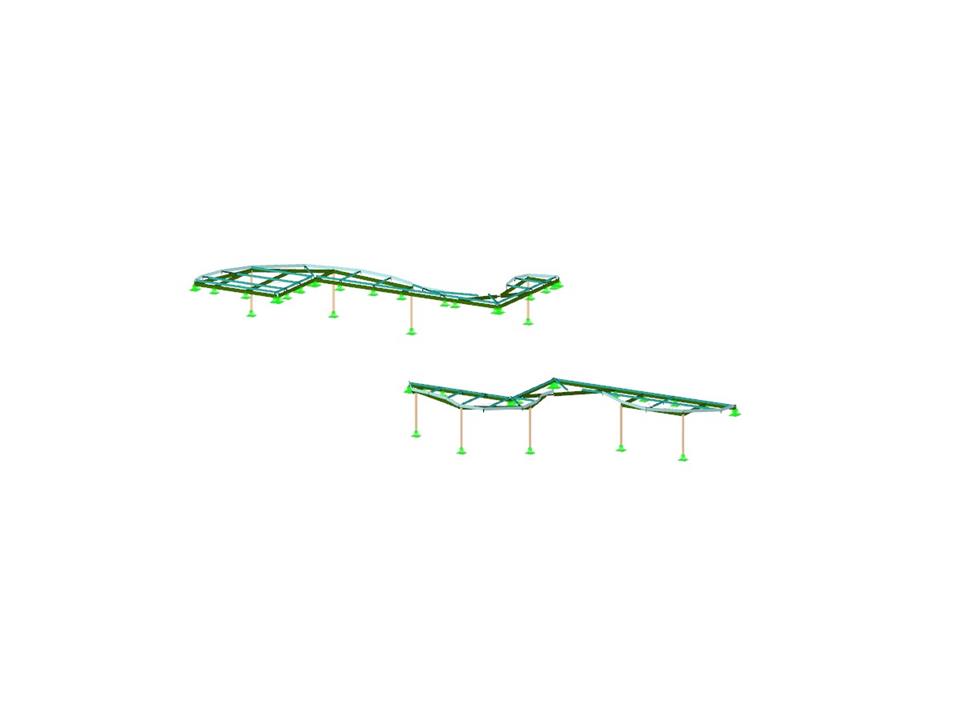

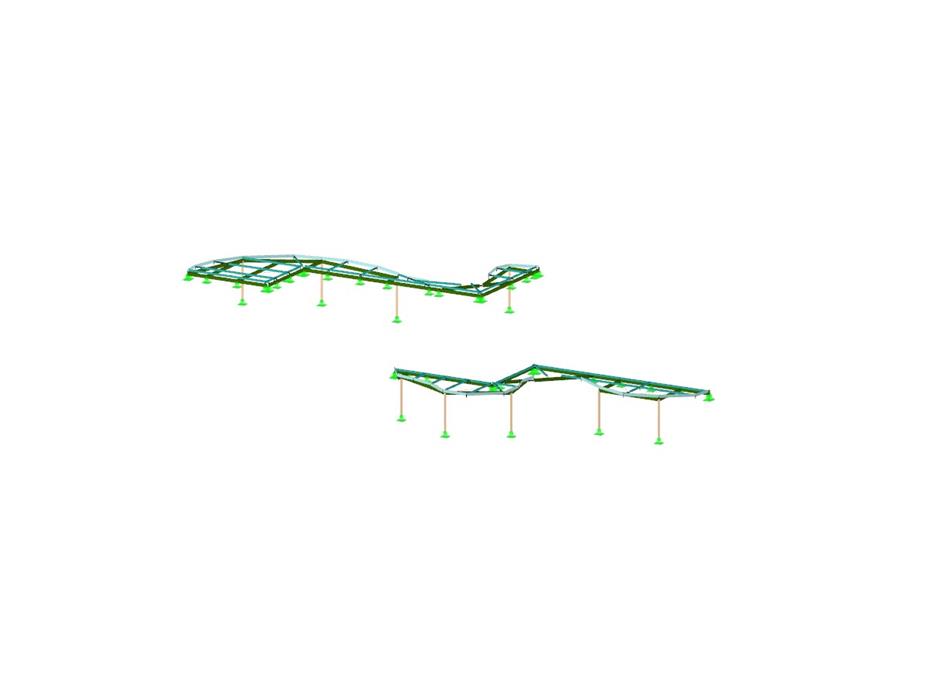

3D-Modell der Kinderkrippe in RFEM (© ARTEMIS INGENIEUR)
Tragkonstruktion aus Holz
| Anzahl Knoten | 163 |
| Anzahl Linien | 253 |
| Anzahl Stäbe | 219 |
| Anzahl Lastfälle | 7 |
| Anzahl Lastkombinationen | 74 |
| Anzahl Ergebniskombinationen | 3 |
| Gesamtgewicht | 3.877 t |
| Abmessungen | 52.832 x 35.646 x 3.510 m |
| Programmversion | 5.19.01 |
