Ein Fluid mit konstanter Dichte im homogenen Schwerefeld übt auf seine umfassende Behälterwandung einen hydrostatischen Druck nach dem Pascal'schen Gesetz aus.
Anhand dieses Modells wird gezeigt, wie diese Belastung in RFEM in einem Lastfall mittels der freien Rechtecklasten sehr effizient simuliert werden kann.

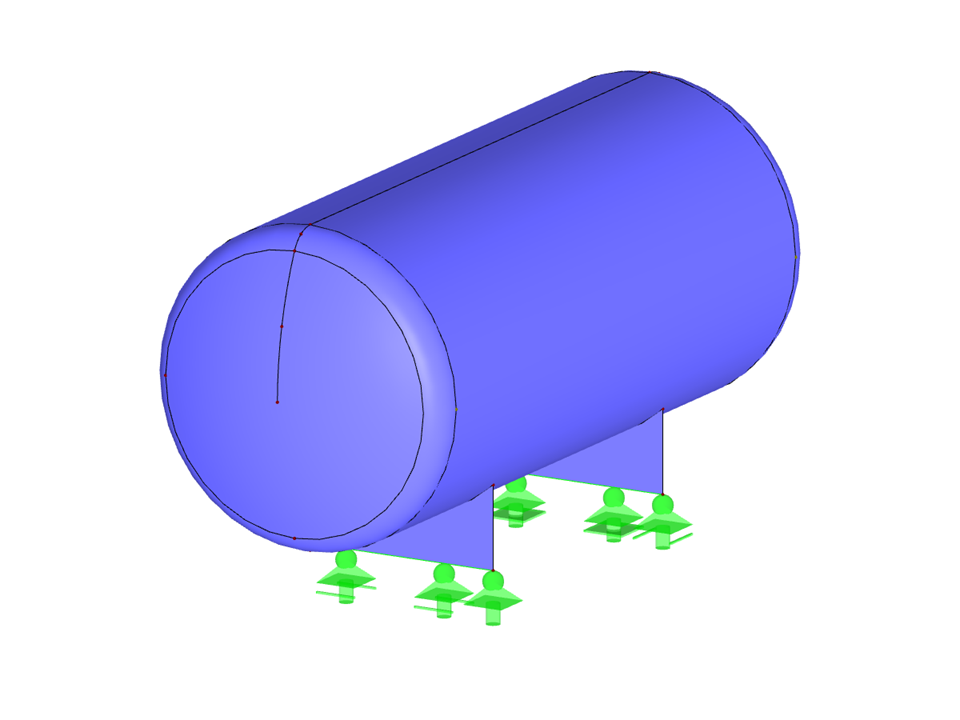

Behälter aus Stahl
| Anzahl Knoten | 32 |
| Anzahl Linien | 19 |
| Anzahl Flächen | 7 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 1,486 t |
| Abmessungen | 2.714 x 4.475 x 2.722 m |
| Programmversion | 5.23.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
