Anhand dieses Modells wurde demonstriert, wie man mit der Funktion 'Stäbe anschließen' freie Stäbe an Stäbe anschließt, die in einem bestimmten maximalen Abstand liegen.

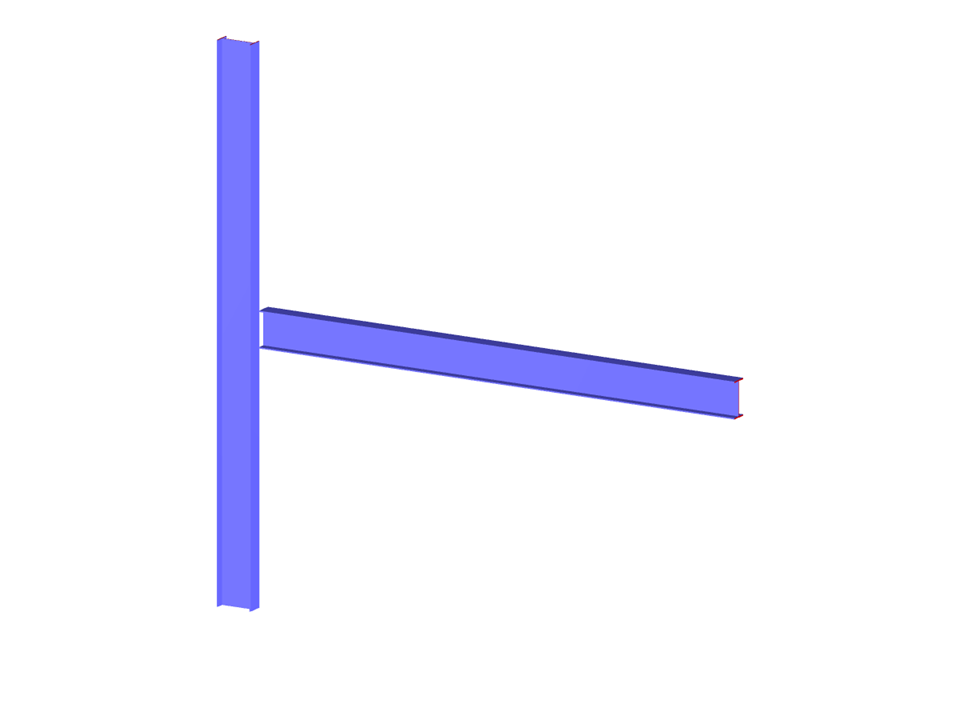

Freie Stäbe
| Anzahl Knoten | 5 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,770 t |
| Abmessungen | 5,914 x 6,000 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
