Anhand dieses Modells wurde die Funktion 'Belastung generieren aus Flächenlast auf Öffnungen' in RFEM erläutert.

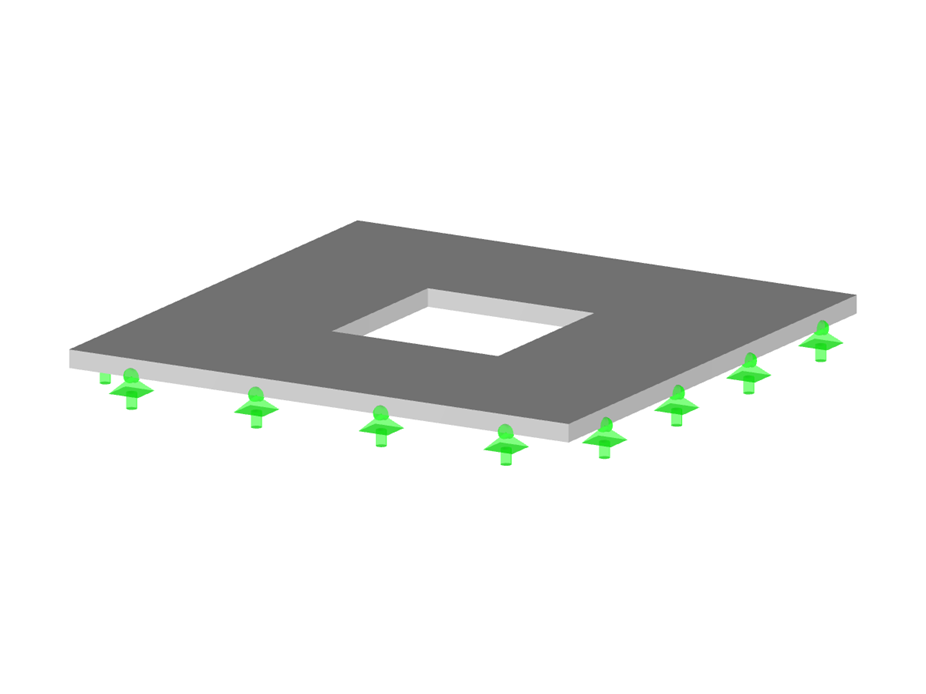

Betondecke mit Öffnung
| Anzahl Knoten | 8 |
| Anzahl Linien | 8 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 16.000 t |
| Abmessungen | 6.000 x 0.000 x 6.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
