RFEM – Online-Handbuch Flächen
Anhand dieses Modells wurde die Selektion der Objekte erläutert.

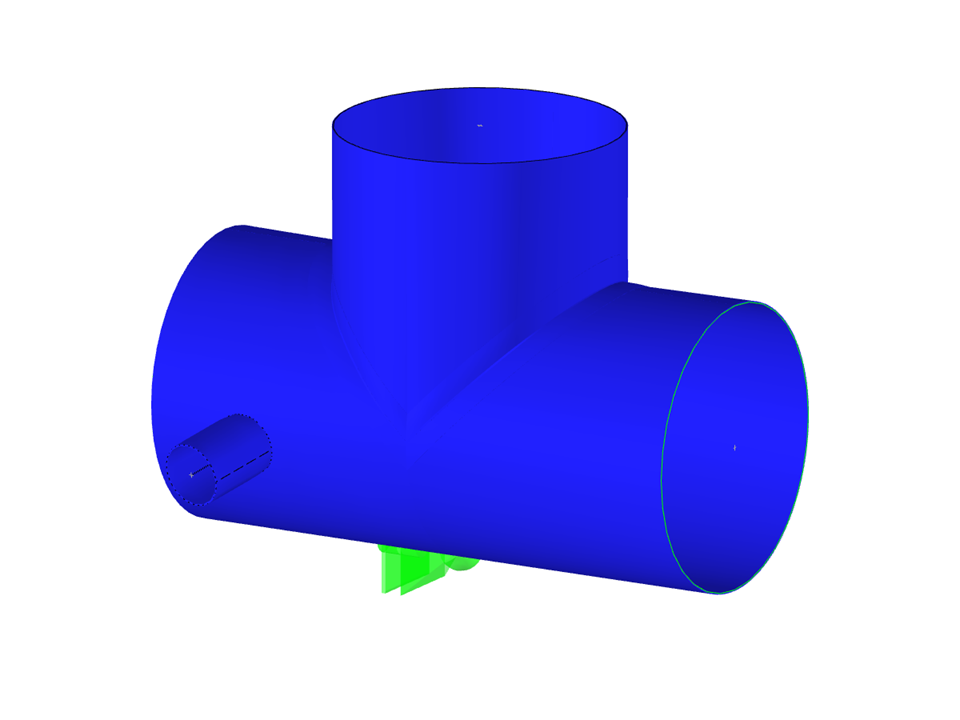

Stahlstruktur mit Quadrangelflächen
| Anzahl Knoten | 98 |
| Anzahl Linien | 39 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 20 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 6.200 t |
| Abmessungen | 4.923 x 3.837 x 3.962 m |
| Programmversion | 5.23.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
