RFEM – Online-Handbuch Flächen
Anhand dieses Modells wurde die Kontrolle der Lasteingabe mittels Lastverteilung demonstriert.

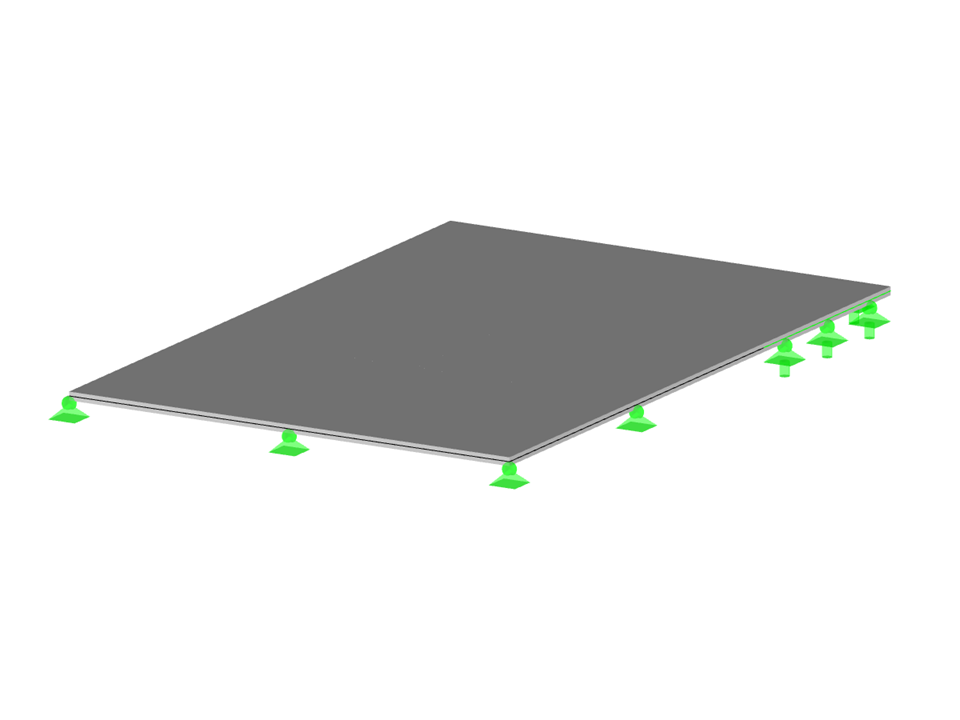

Stahlbetonplatte
| Anzahl Knoten | 12 |
| Anzahl Linien | 17 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 6 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 3 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 67.500 t |
| Abmessungen | 10.000 x 0.000 x 15.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
