Frage: Ich erhalte die Meldung, dass mein Material den Anforderungen der aktuellen Norm nicht entspricht. Wie kann ich dies korrigieren?
Antwort: Sie können generell eigene Materialien erstellen und auch verwenden.
Bei den Eingaben in der Materialbibliothek ist jedoch darauf zu achten, dass diese auch in den Zusatzmodulen verwendet werden können. Das spezifische Gewicht hat hierbei einen Einfluss in der Bemessung und auch dort vorhandene Formeln.
Wenn Sie beim Erstellen des benutzerdefinierten Materials das spezifische Gewicht auf 0 setzen, so können Sie dieses Material nicht im Zusatzmodul bemessen.
Das spezifische Gewicht des Materials sollte beim Erstellen z.B. nur bei Leichtbeton unmittelbar in der Materialbibliothek angepasst werden. Wenn Sie das spezifische Gewicht und somit das Eigengewicht nicht als Lasten berücksichtigen wollen, so können Sie dies im Dialog Material bearbeiten auf 0 setzen.

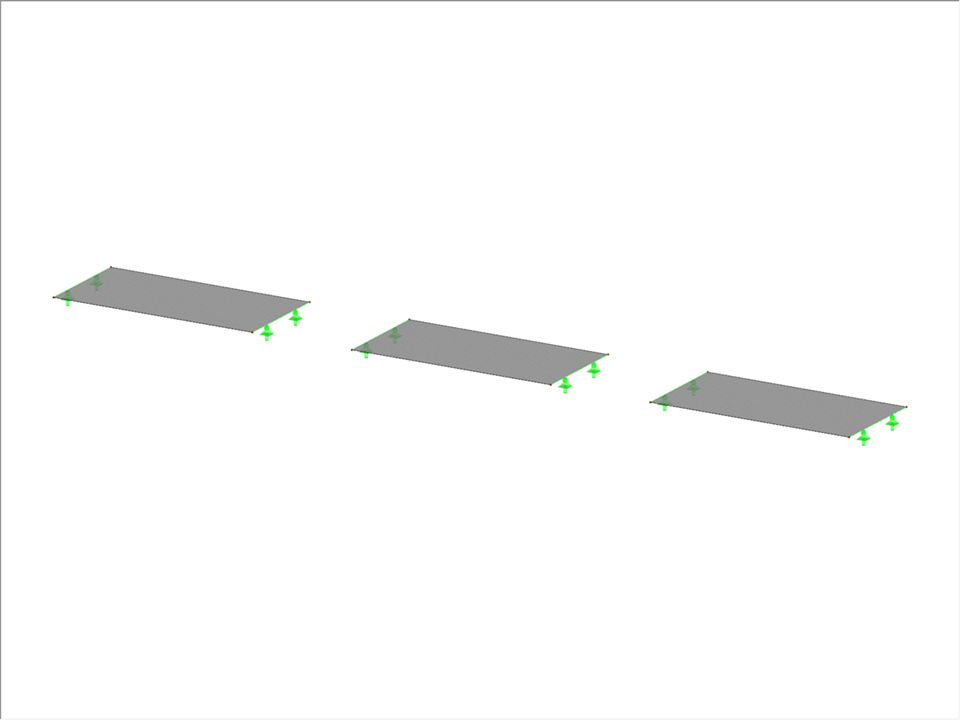

Betonplatten
| Anzahl Knoten | 12 |
| Anzahl Linien | 12 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 4.800 t |
| Abmessungen | 16.000 x 0.000 x 2.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
