Frage: Ich habe Temperaturlasten, Dehnungslasten oder eine Vorkrümmung definiert. Sobald ich Steifigkeiten modifiziere, sind die Verformungen nicht mehr plausibel.
Antwort: Standardmäßig werden in RSTAB Zwangslasten ohne Berücksichtigung der Steifigkeitsmodifikation aufgebracht. Sie können dies ändern, indem Sie in den Berechnungsparametern die in Bild 01 gezeigte Option deaktivieren.
Soll diese Option standardmäßig in neuen Dateien deaktiviert bleiben, drücken Sie den Button unten rechts.

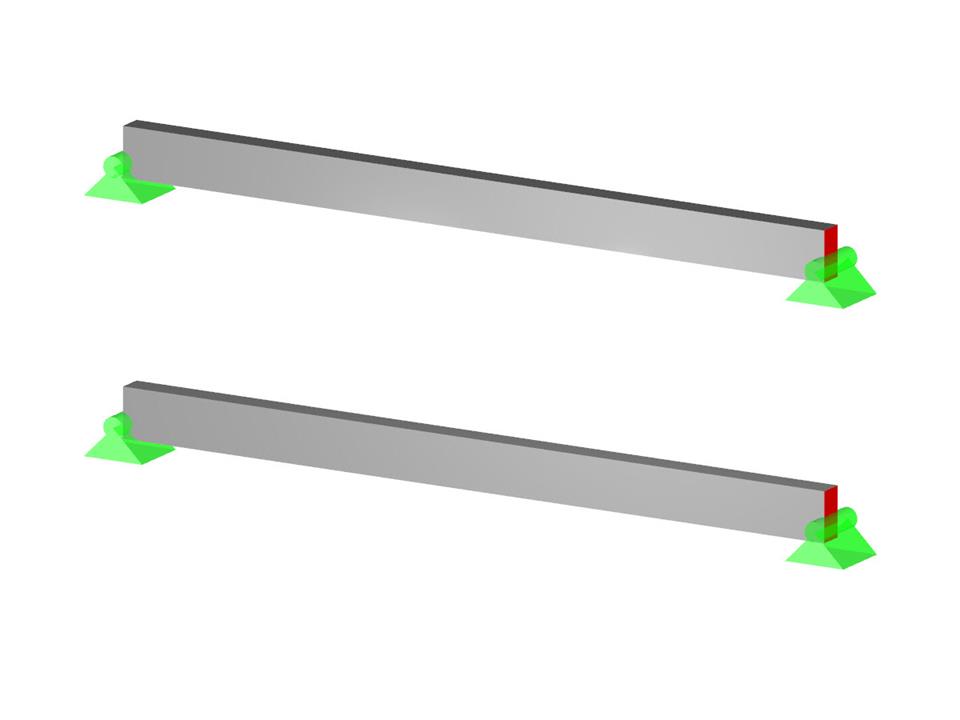

Einfeldträger
| Anzahl Knoten | 4 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2,400 t |
| Abmessungen | 6,000 x 2,000 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
