Anhand dieses Modells wurde gezeigt, wie man einen Balkenstab mit einer elastischen Bettung in Form einer Schubfeder versieht.

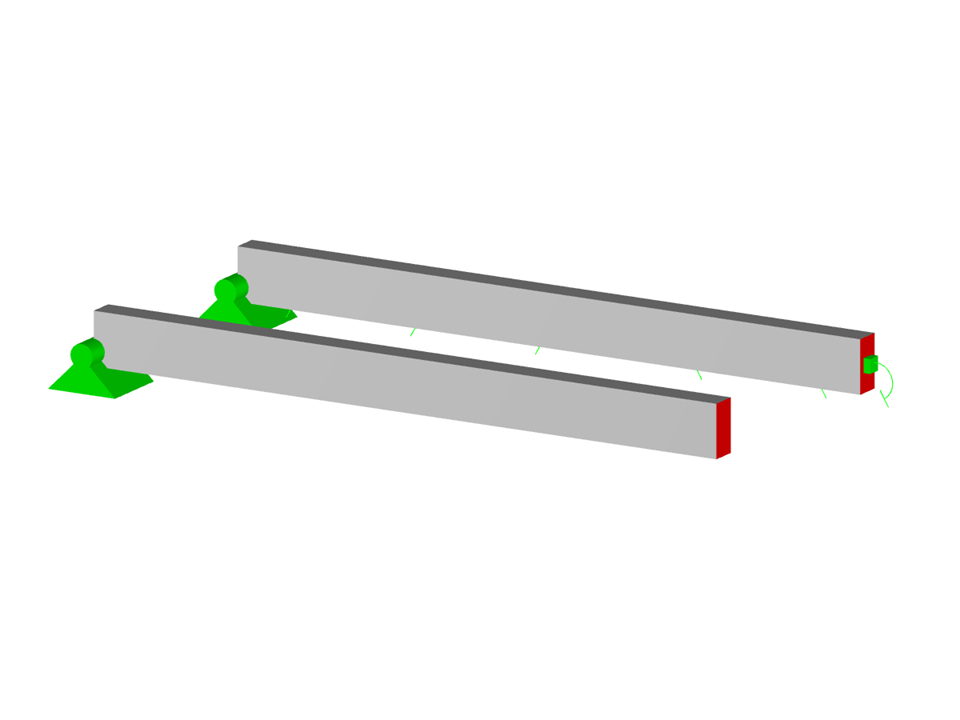

Balkenstäbe
| Anzahl Knoten | 9 |
| Anzahl Linien | 7 |
| Anzahl Stäbe | 7 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 16,000 t |
| Abmessungen | 10,000 x 0,000 x 4,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
