24. Mai 2021

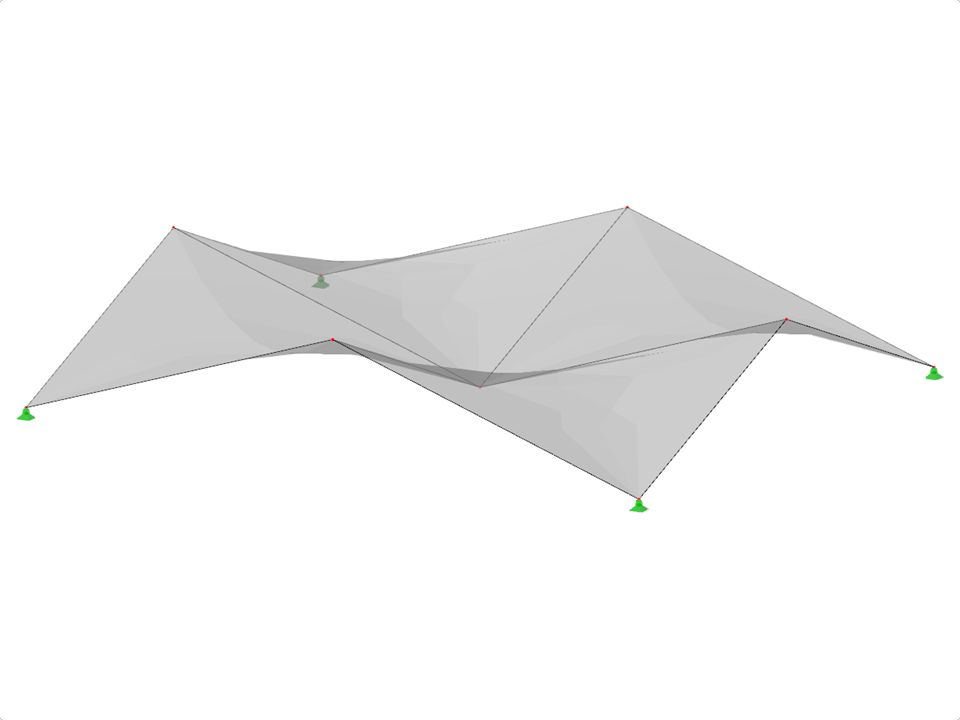

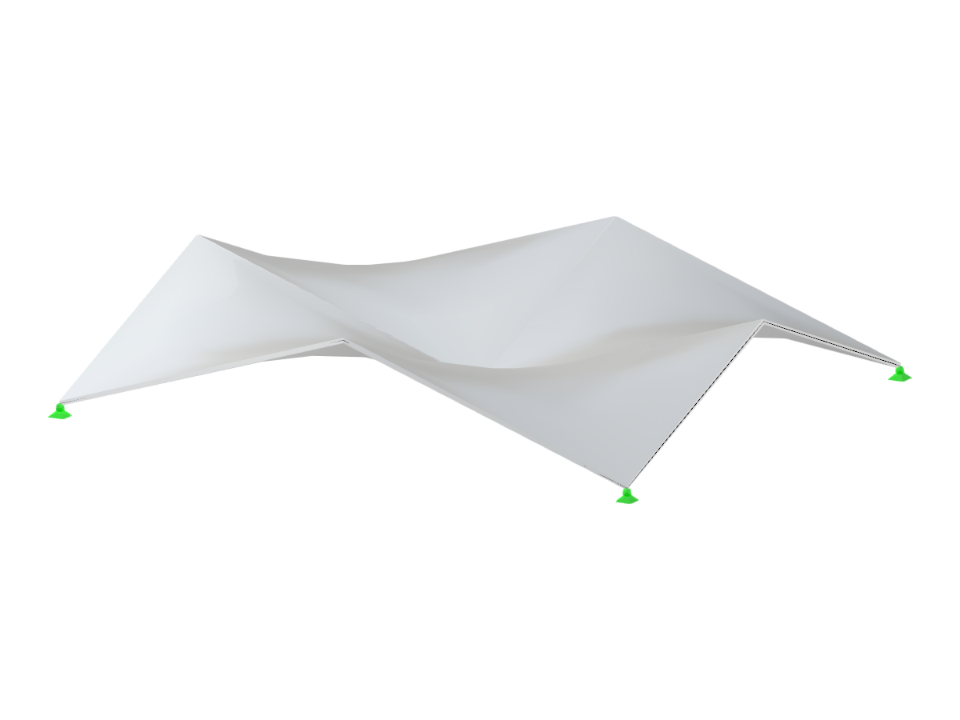

Dieses Modell zeigt antiklastische Schalen, die aus vier „Hypar“-Flächen bestehen und über einem rechteckigen Grundriss angeordnet sind. Alle Ränder und Falze sind geneigt, wodurch dynamische Formen und strukturelle Effizienz entstehen. Der Entwurf demonstriert komplexe Geometrien, wie sie typischerweise in der Architektur und im konstruktiven Ingenieurbau vorkommen, und ermöglicht die Untersuchung einzigartiger Formgebungstechniken, die im Schalenentwurf verwendet werden.


(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

Antiklatsche Schalen mit Hyparflächen

Blockparameter dynamisch editierbar
Anzahl Knoten 9
Anzahl Linien 12
Anzahl Stäbe 0
Anzahl Flächen 4
Anzahl Volumenkörper 0
Anzahl Lastfälle 1
Anzahl Lastkombinationen 0
Anzahl Ergebniskombinationen 0
Gesamtgewicht 31,315 t
Abmessungen (metrisch) 12,000 x 2,000 x 10,000 m
Abmessungen (imperial) 39.37 x 6.56 x 32.81 feet

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
