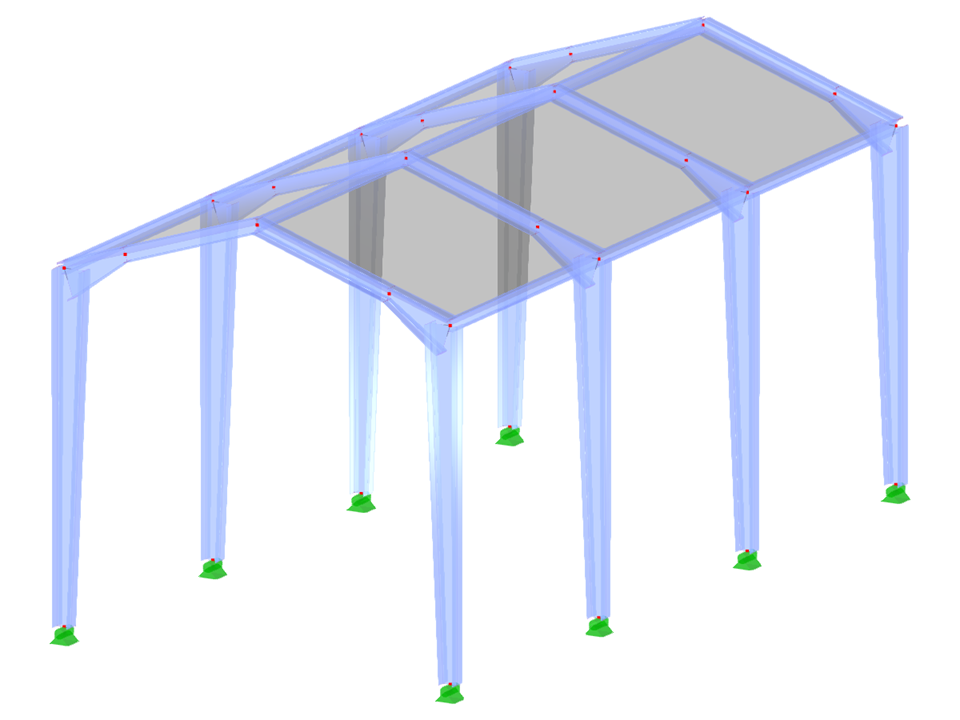

Mehrschiffige Halle | Gebogener eingespannter Rahmen | Gevoutete Stützen, Sparren mit Vouten
FRS052 | Halle
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 28 |
| Anzahl Linien | 33 |
| Anzahl Stäbe | 33 |
| Anzahl Flächen | 6 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 5 |
| Anzahl Lastkombinationen | 3 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 9,108 t |
| Abmessungen | 6,000 x 6,000 x 12,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
