Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs bzw. *.rf6). Weitere Informationen zu den parametrisierten Modellen und Blöcken finden Sie im Short Video Tutorial - SVT 010. | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt .

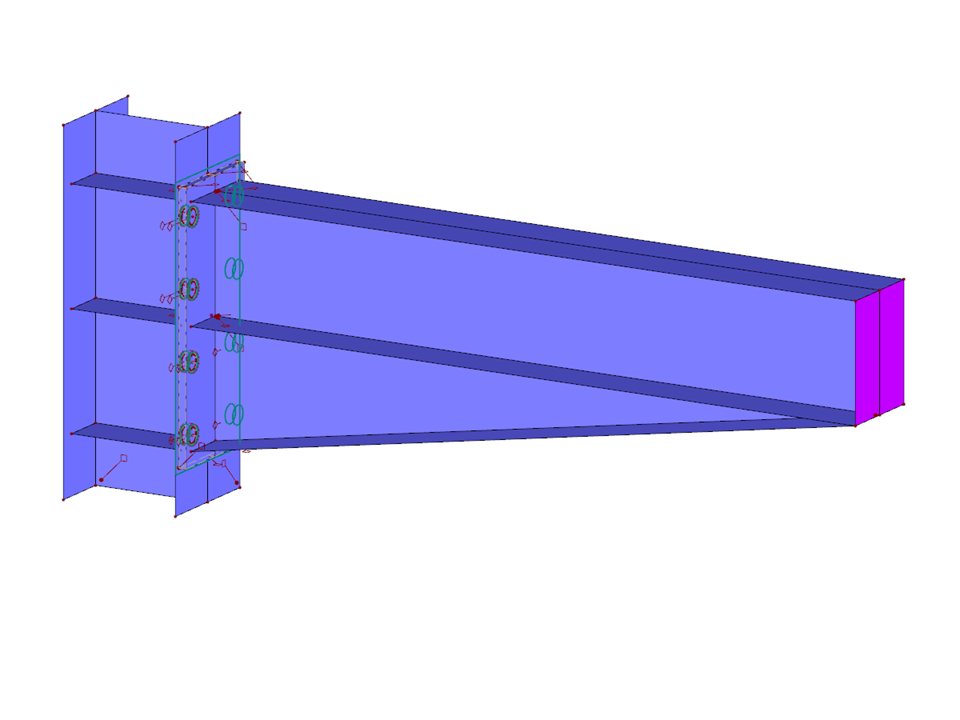

Anbindung an Drehmomentprofile
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 89 |
| Anzahl Linien | 119 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 49 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,118 t |
| Abmessungen | 1,400 x 0,600 x 0,200 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
