Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs). Weitere Informationen zu den parametrisierten Modellen und Blöcken finden Sie im Short Video Tutorial - SVT 010. | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt .

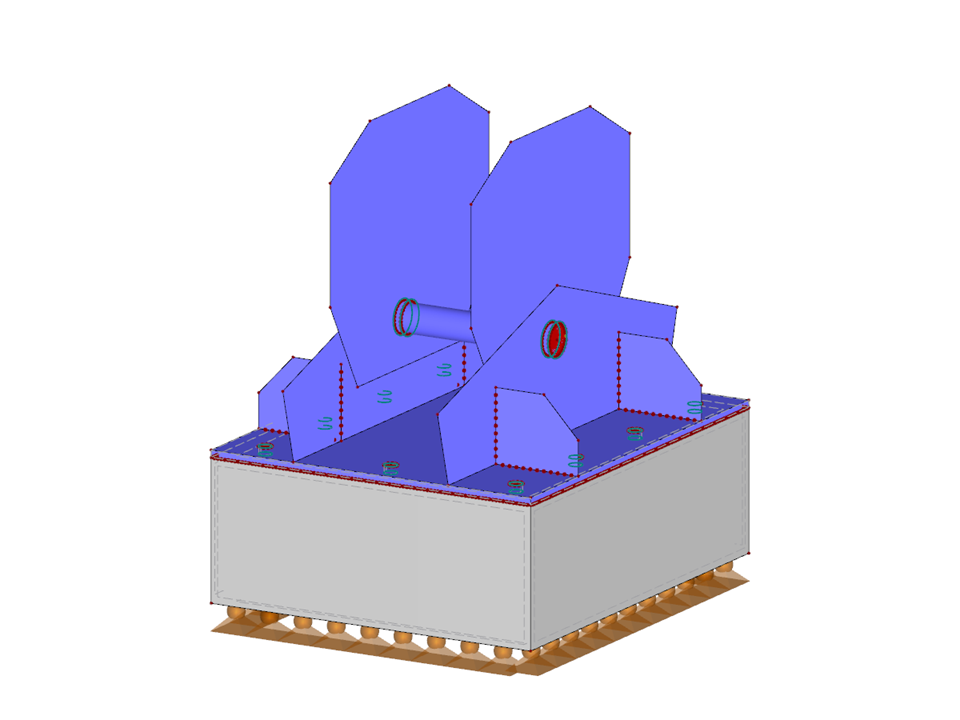

Gelenkverbindung
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 154 |
| Anzahl Linien | 117 |
| Anzahl Stäbe | 13 |
| Anzahl Flächen | 53 |
| Anzahl Volumenkörper | 2 |
| Gesamtgewicht | 0,198 t |
| Abmessungen | 0,465 x 0,604 x 0,606 m |
| Programmversion | 5.21.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
