RFEM – Online-Handbuch Flächen
Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs bzw. *.rf6). Weitere Informationen zu den parametrisierten Modellen und Blöcken finden Sie im Short Video Tutorial - SVT 010. | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt .

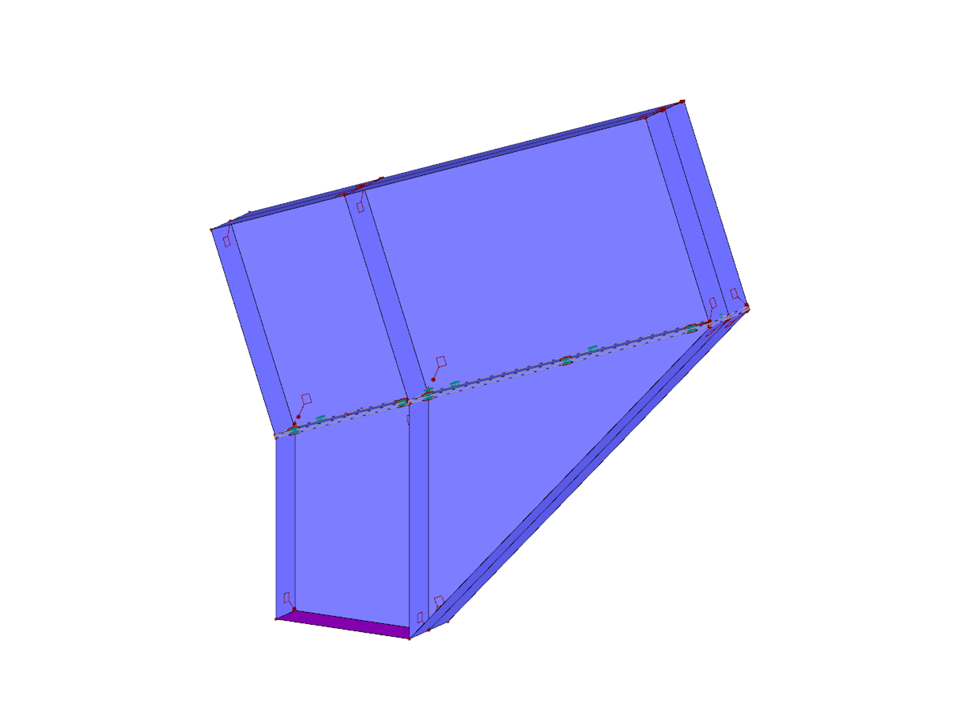

Torsionsanschluss
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 76 |
| Anzahl Linien | 111 |
| Anzahl Stäbe | 10 |
| Anzahl Flächen | 71 |
| Anzahl Volumenkörper | 4 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,265 t |
| Abmessungen | 1,871 x 1,868 x 0,250 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
