RFEM – Online-Handbuch Flächen

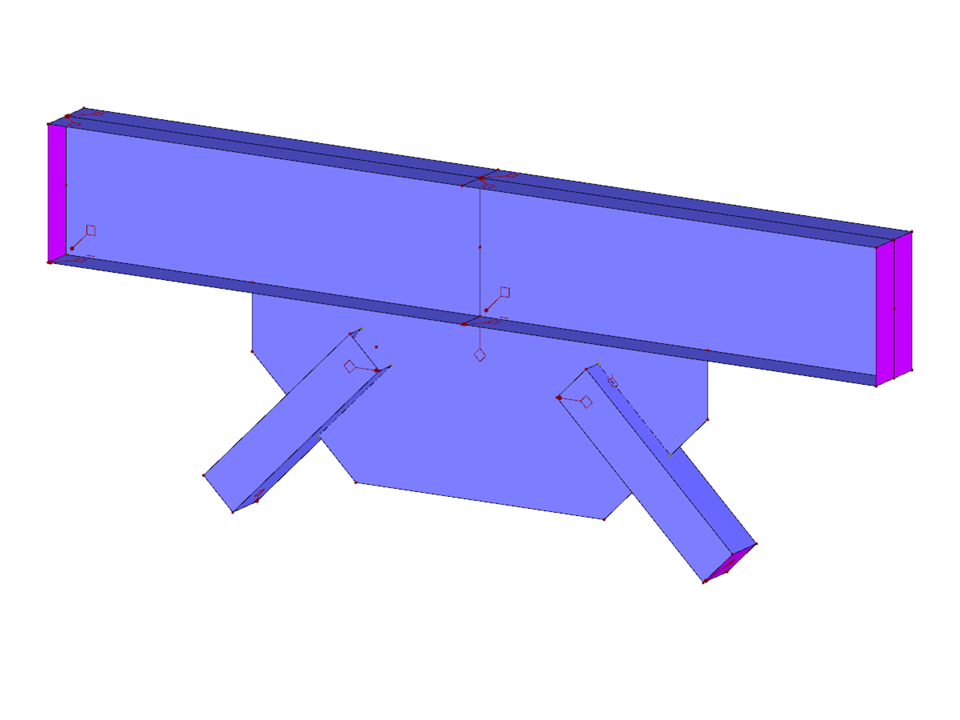

45°-Hohlprofilverbindung mit einem Träger.
Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs bzw. *.rf6). Weitere Informationen zu den parametrisierten Modellen und Blöcken sind im Short Video Tutorial - SVT 010 zu finden. | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt.
Hohlprofilverbindung
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 55 |
| Anzahl Linien | 66 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 23 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,112 t |
| Abmessungen | 2,000 x 0,789 x 0,150 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
