Laden Sie hier das Modell einer Verbundbrücke herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Berücksichtigung von Bauzuständen in RFEM 6' vom 11. Januar 2022 (deutsch, 13. Januar 2022 englisch) angewendet.

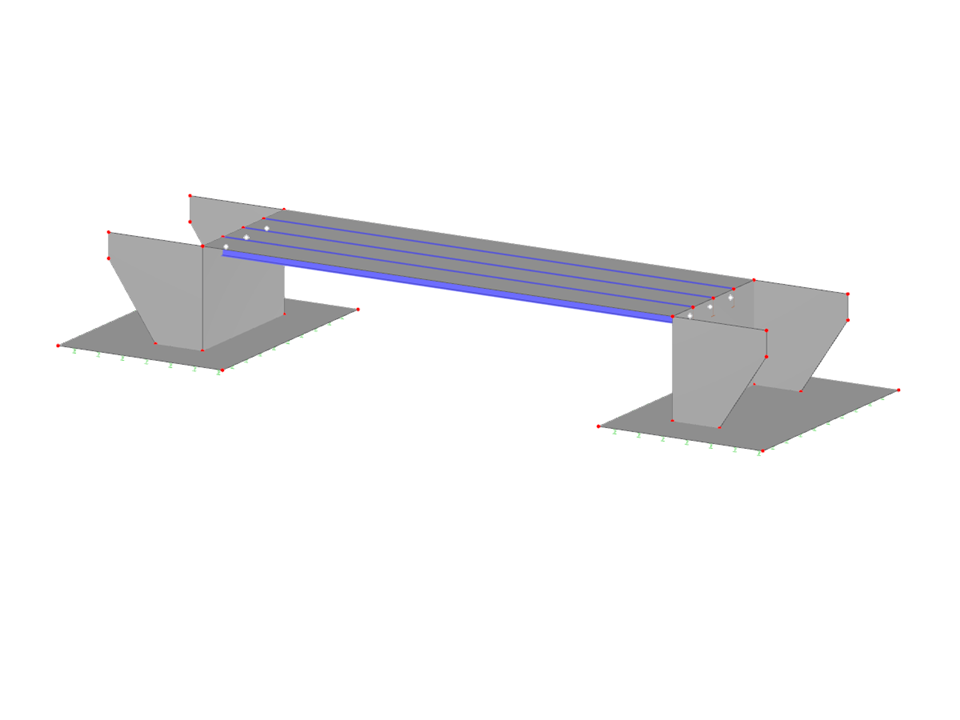

Verbundbrücke
| Anzahl Knoten | 34 |
| Anzahl Linien | 43 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 9 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 252.270 t |
| Abmessungen | 30.000 x 4.000 x 10.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
