RFEM – Online-Handbuch Flächen
Laden Sie hier das Modell eines Vordachs herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Windlast-Generierung auf CFD-Basis in RWIND 2' vom 3. März 2022 (deutsch, 4. März 2022 englisch) angewendet.

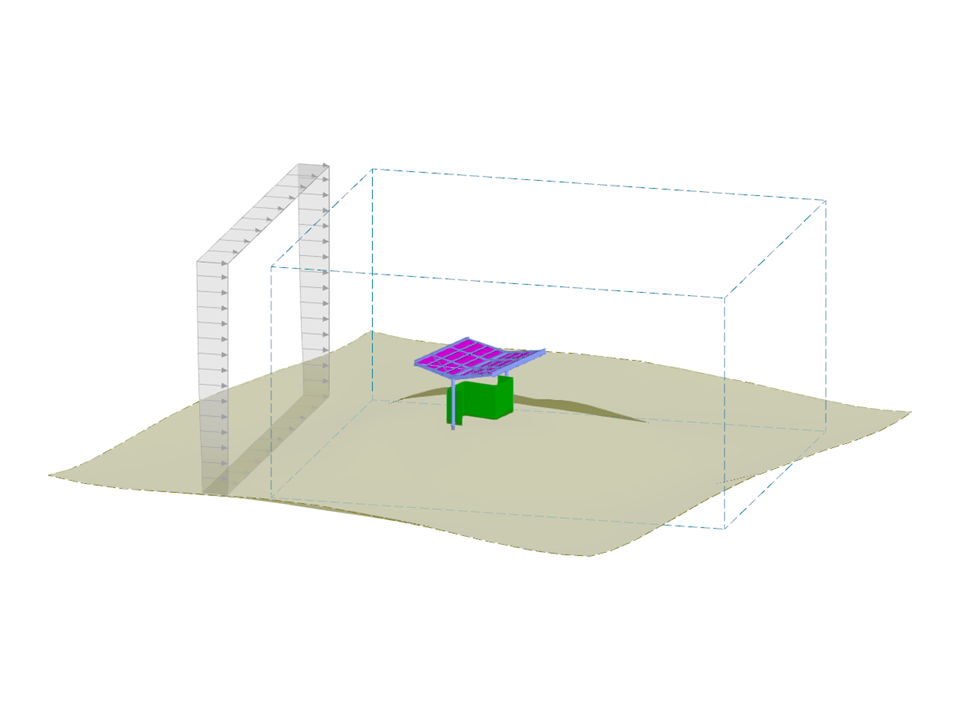

Vordach mit Windlasten aus RWIND 2
| Anzahl Knoten | 38 |
| Anzahl Linien | 35 |
| Anzahl Stäbe | 35 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 9 |
| Anzahl Lastkombinationen | 23 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2.039 t |
| Abmessungen | 6.000 x 4.500 x 5.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
