003430

30. Mai 2022

Laden Sie hier das Modell einer Holzbalkendecke herunter und öffnen Sie es mit dem FEM-Programm RFEM 6.

Dieses Modell wird in der kostenlosen Online-Schulung 'Einführung in die Holzbemessung' verwendet.

Modell verwendet in

Stäbe

(0)

0 von 5 Sternen

5 Sterne		0
4 Sterne		0
3 Sterne		0
2 Sterne		0
1 Stern		0

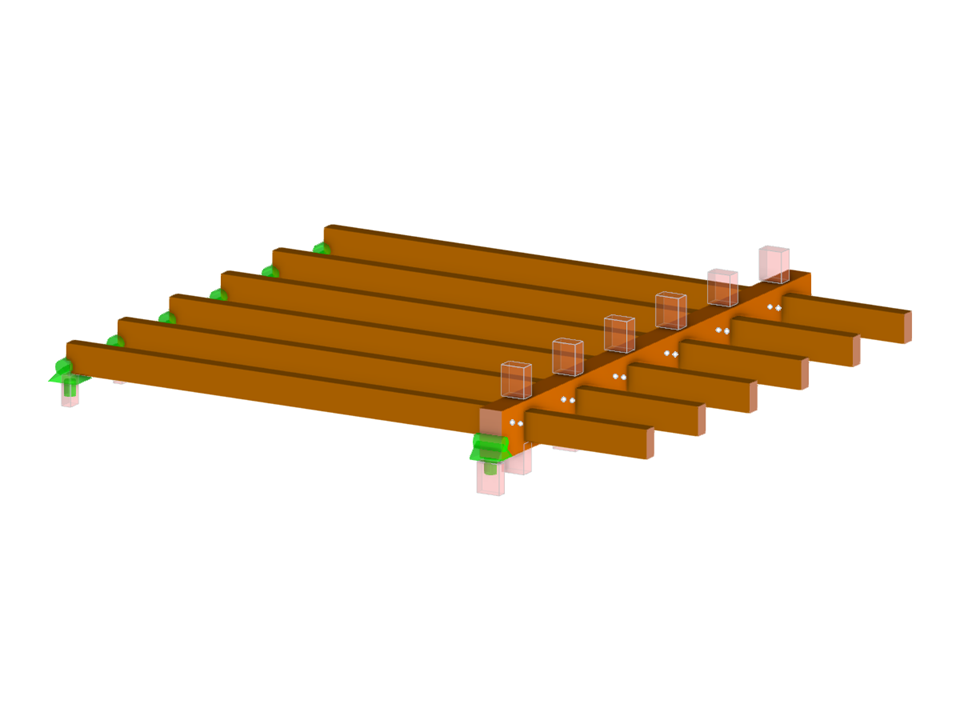

Holzbalkendecke mit Bemessungsauflagern

Dateiversion

Anzahl Knoten	24
Anzahl Linien	13
Anzahl Stäbe	13
Anzahl Flächen	0
Anzahl Volumenkörper	0
Anzahl Lastfälle	1
Anzahl Lastkombinationen	4
Anzahl Ergebniskombinationen	0
Gesamtgewicht	0.539 t
Abmessungen	5.600 x 0.000 x 4.800 m

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
