Laden Sie hier das Modell einer Konsole herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Spannungsanalyse von Flächen und Stäben in RFEM 6 und RSTAB 9' vom 12. Juli 2022 (deutsch, 14. Juli 2022 englisch) angewendet.
- Spannungsanalyse von Flächen und Stäben in RFEM 6 und RSTAB 9
- Spannungsanalyse von Flächen und Stäben in RFEM 6 und RSTAB 9
- Spannungsanalyse von Flächen und Stäben in RFEM 6 und RSTAB 9
- Spannungsanalyse von Flächen und Stäben in RFEM 6 und RSTAB 9
- Spannungsanalyse von Flächen und Stäben in RFEM 6 und RSTAB 9

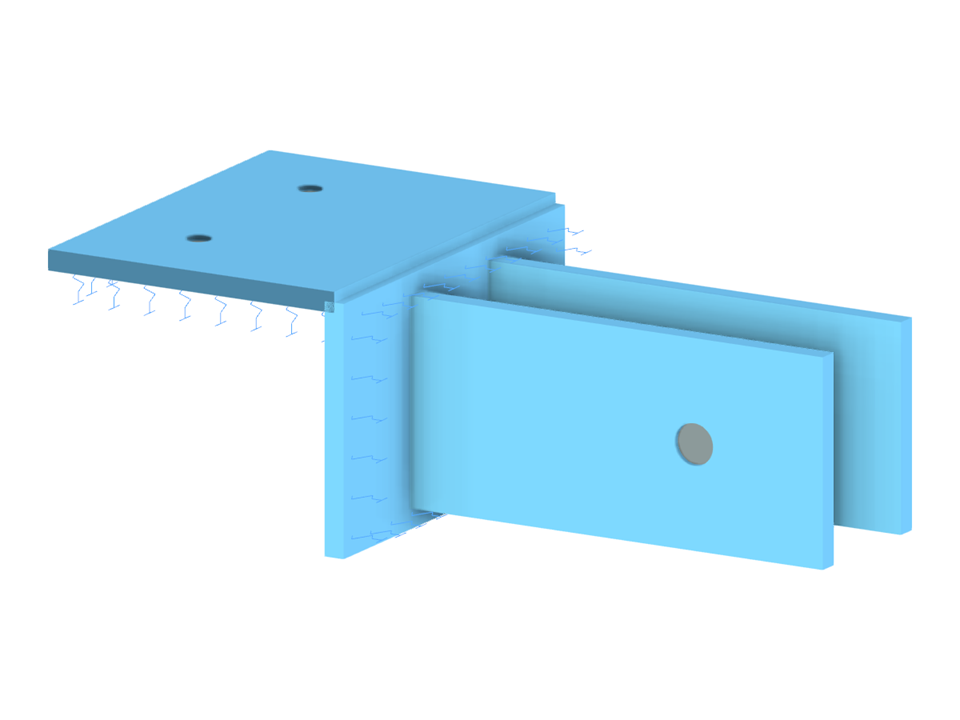

Konsole
| Anzahl Knoten | 29 |
| Anzahl Linien | 29 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 8 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.008 t |
| Abmessungen | 0.201 x 0.120 x 0.401 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
