Brettschichtholzträger |Satteldachträger | Symmetrisch | Modelltypen: Stab & Fläche & Fläche | Ergebnisstab

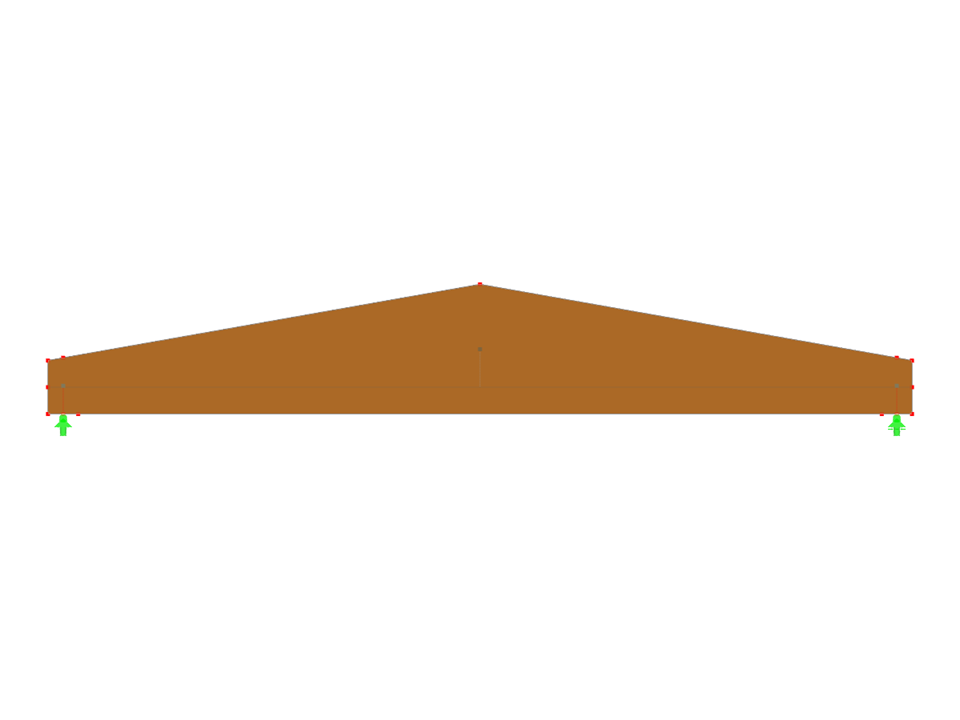

GLB-MS301 | Brettschichtholzträger | Satteldachträger mit geradem Untergurt | Symmetrisch
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 16 |
| Anzahl Linien | 16 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,669 t |
| Abmessungen | 10,000 x 1,500 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
