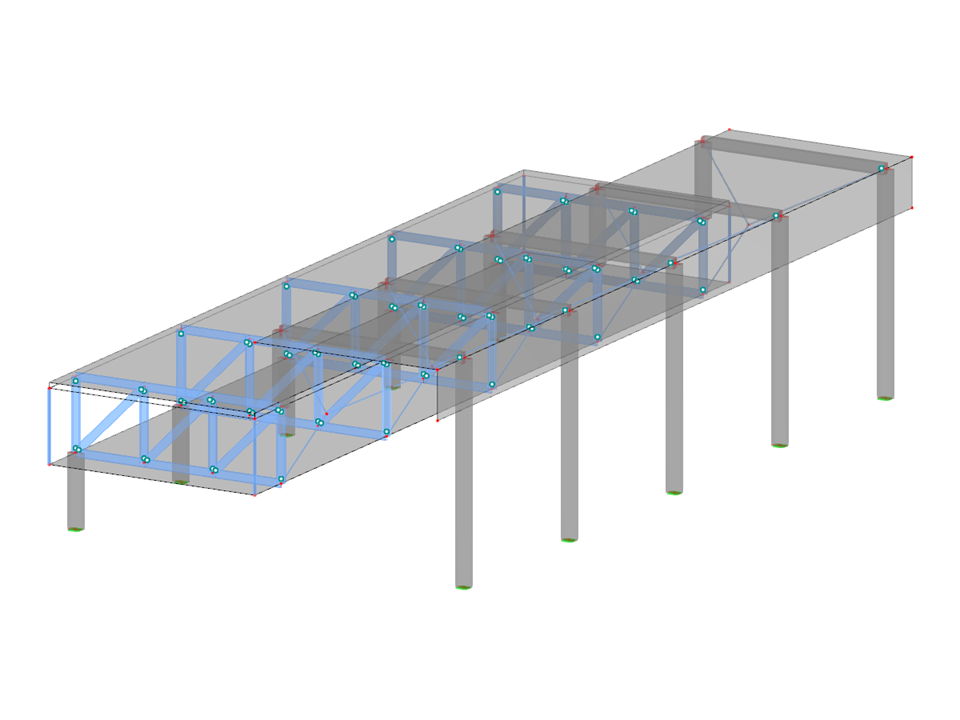

Hybridbausystem | Kopplungssystem | Kombination der Überlagerung und Kopplung von Tragwerkssystemen | Fachwerk und biegesteifer seilstabilisierter Rahmen
HSS002 | Hybridbausystem
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 79 |
| Anzahl Linien | 119 |
| Anzahl Stäbe | 104 |
| Anzahl Flächen | 4 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 556,255 t |
| Abmessungen | 17,000 x 9,000 x 36,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
