Hybridbausystem | Überlagerungssystem | Überlagerung der im Querschnitt und Form aktiven Tragwerkssysteme | Seilgestützte Träger | Seilgestützte Parallelträger

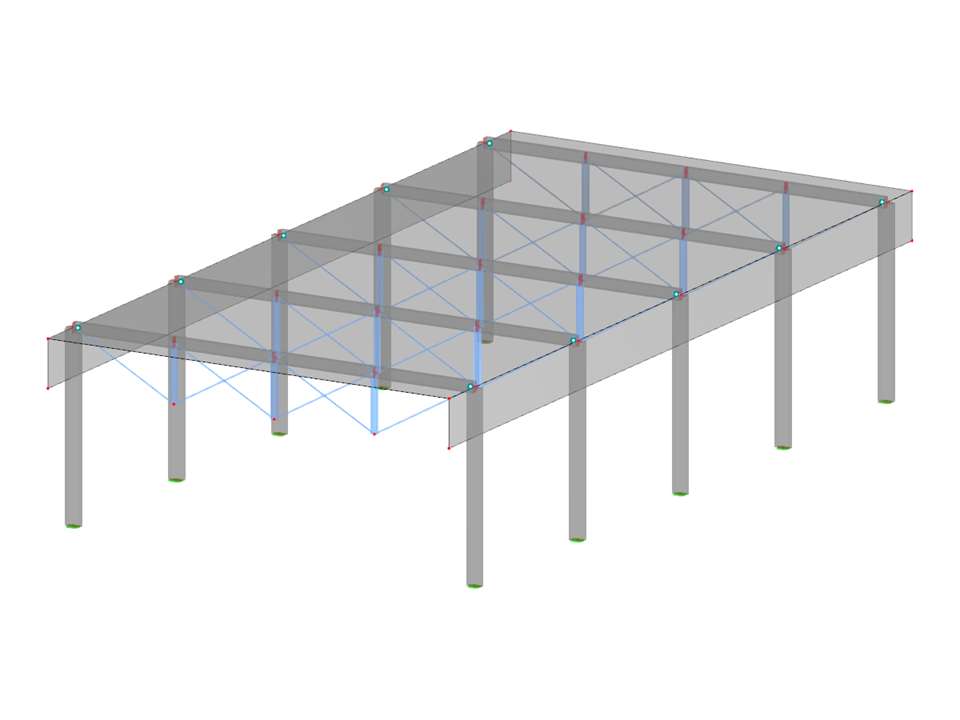

HSS003 | Hybridbausystem
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 58 |
| Anzahl Linien | 85 |
| Anzahl Stäbe | 75 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 365,104 t |
| Abmessungen | 18,000 x 8,000 x 36,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
