Hybridbausystem | Überlagerungssystem | Überlagerung der im Querschnitt und Form aktiven Tragwerksysteme | Seilgestützte Gelenkrahmen | Seilgestützter Dreigelenk-Portalrahmen

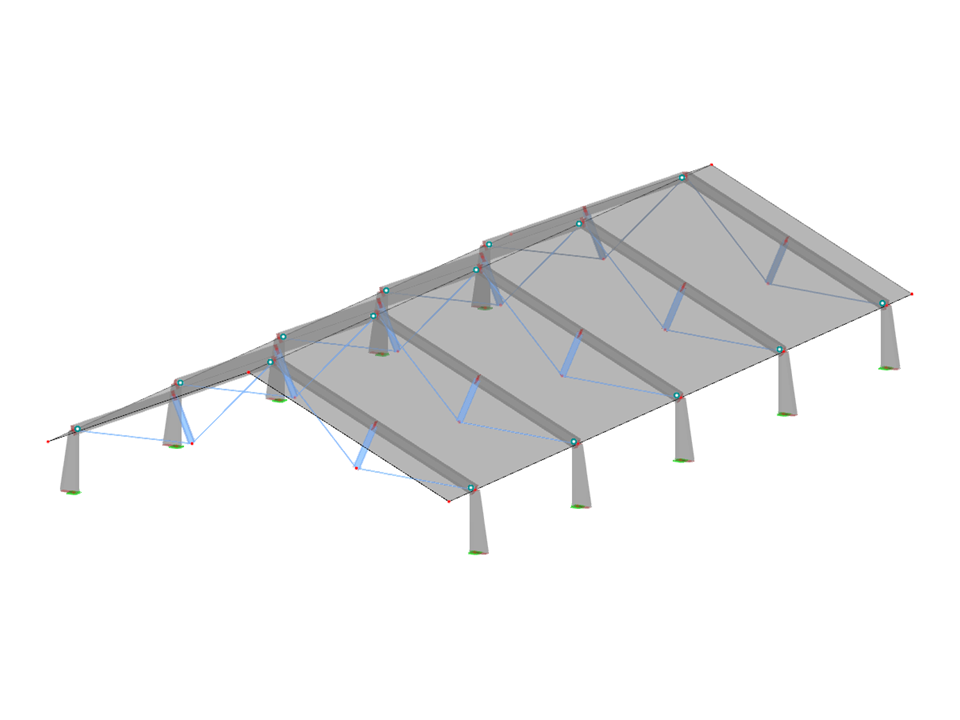

HSS005-b | Hybridbausystem
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 61 |
| Anzahl Linien | 87 |
| Anzahl Stäbe | 80 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 301,294 t |
| Abmessungen | 18,000 x 6,500 x 36,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
